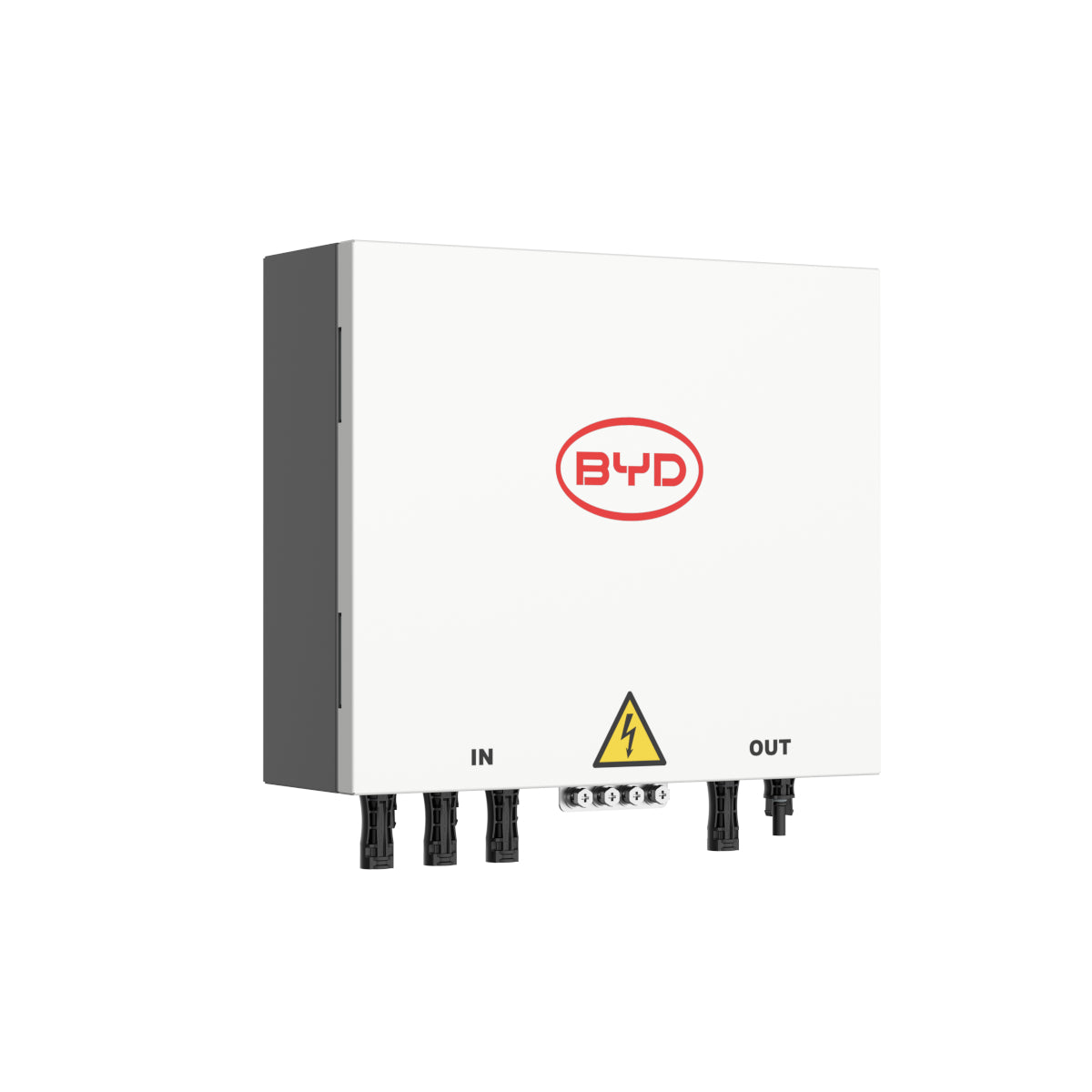

BYD Combiner Box+ für 2-3 Türme BYD HVS/HVM/HVB/HVM+/HVS+/HVE
€ 415,83 exkl. USt.
BYD Combiner Box+ für 2-3 Türme BYD HVS/HVM/HVB/HVM+/HVS+/HVE ist verfügbar und versandbereit.
BYD Battery-Box Premium HV Combiner Box Plus – Parallelschaltung für bis zu 3 Batterietürme
Die BYD Battery-Box Premium HV Combiner Box Plus von BYD ermöglicht die sichere und einfache Parallelschaltung von bis zu drei Hochvolt-Batterietürmen der Battery-Box Premium Serie. Sie ist die ideale Lösung, um größere Speicherkapazitäten in anspruchsvollen Photovoltaik-Systemen zu realisieren und mehrere BYD Batterietürme effizient zu einem Gesamtsystem zusammenzuführen.
Flexible Erweiterung Ihrer Speicherkapazität
Mit der Combiner Box Plus lassen sich folgende BYD Hochvolt-Batteriesysteme parallel verbinden:
- HVS
- HVM
- HVB
- HVM+
- HVS+
- HVE
Dabei können 2 oder 3 Batterietürme kombiniert werden, sofern:
- alle Türme vom gleichen Batterietyp sind,
- alle Türme dieselbe Modulanzahl besitzen,
- der Ladezustand (SOC) aller Türme identisch ist.

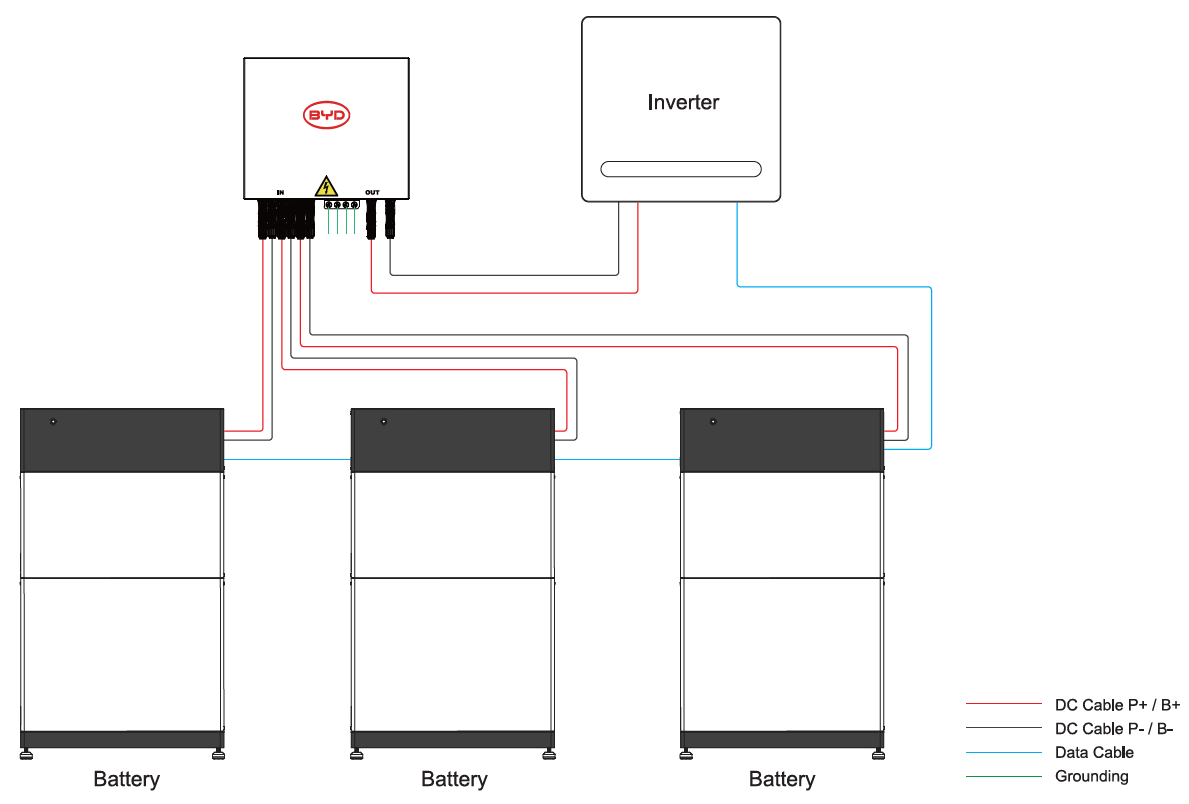

Sichere und einfache DC-Verkabelung
Die Combiner Box sorgt für eine übersichtliche und professionelle DC-Zusammenführung:
- Ein einziger DC-Ausgang zum Wechselrichter
- Sichere Verbindung mehrerer Batterietürme
- Vereinfachte Installation und saubere Systemintegration
Hohe Leistung für große Speicherlösungen
Dank ihrer robusten Auslegung eignet sich die Box ideal für größere Energiespeicher:
- Max. Eingangsstrom pro Batterieturm: 50 A
- Max. Ausgangsstrom: 70 A
- Max. Betriebsspannung: 1000 V
Robustes Gehäuse für langlebigen Einsatz
Die Combiner Box ist für anspruchsvolle Umgebungen ausgelegt:
- Schutzklasse: IP65
- Wandmontage geeignet
- Natürliche Konvektionskühlung
- Betriebstemperatur: -20 °C bis +50 °C
Wichtiger Hinweis zur Kompatibilität
Bitte prüfen Sie vor Installation unbedingt die aktuelle BYD Premium HV Compatible Inverter List, um sicherzustellen, dass die geplante Konfiguration freigegeben ist.
Nicht kompatibel mit GoodWe ET 15–30 kW Wechselrichtern.
Technische Parameter
Technische Parameter
BYD Battery-Box Premium HV Combiner Box Plus
Die BYD Battery-Box Premium HV Combiner Box Plus ermöglicht die sichere und einfache Parallelschaltung von bis zu drei Hochvolt-Batterietürmen der BYD Battery-Box Premium Serie. Sie ist die ideale Lösung zur Erweiterung von Speicherkapazitäten in anspruchsvollen Photovoltaik-Systemen und sorgt für eine professionelle, übersichtliche DC-Verkabelung.
Produktvorteile
- Parallelschaltung von bis zu 3 BYD Batterietürmen
- Kompatibel mit HVS / HVM / HVB / HVM+ / HVS+ / HVE
- Einfache und sichere DC-Kabelverbindung
- Ein einzelner DC-Ausgang zum Wechselrichter
- Ideal für große Speicherkapazitäten
- Robustes Gehäuse mit Schutzart IP65
Wichtige Hinweise
Es dürfen nur Batterietürme desselben Typs kombiniert werden. Alle Türme müssen die gleiche Modulanzahl besitzen und bei der Installation denselben Ladezustand (SOC) aufweisen.
Nicht kompatibel mit GoodWe ET Wechselrichtern (15–30 kW).
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | CBH-70 A |
| Unterstützte Batterie-Modelle | HVS / HVM / HVB / HVM+ / HVS+ / HVE |
| Max. Anzahl Batterietürme | 3 |
| Max. Eingangsstrom pro Turm | 50 A |
| Max. Ausgangsstrom | 70 A |
| Max. Betriebsspannung | 1000 V |
| Abmessungen (B × T × H) | 350 × 300 × 114,2 mm |
| Gewicht | 8 kg |
| Montageart | Wandmontage |
| Schutzart | IP65 |
| Betriebstemperatur | -20 °C bis +50 °C |
| Betriebsfeuchtigkeit | 0 % bis 95 % RH, nicht kondensierend |
| Kühlung | Natürliche Konvektion |
| Max. Einsatzhöhe | < 4000 m |
| Zertifizierungen | EN IEC 61439-1/2, IEC 61439-1/2, AS/NZS 61439-1/2, ROHS, REACH, POPS |
