GEBERIT
Art.Nr: 15472958243147

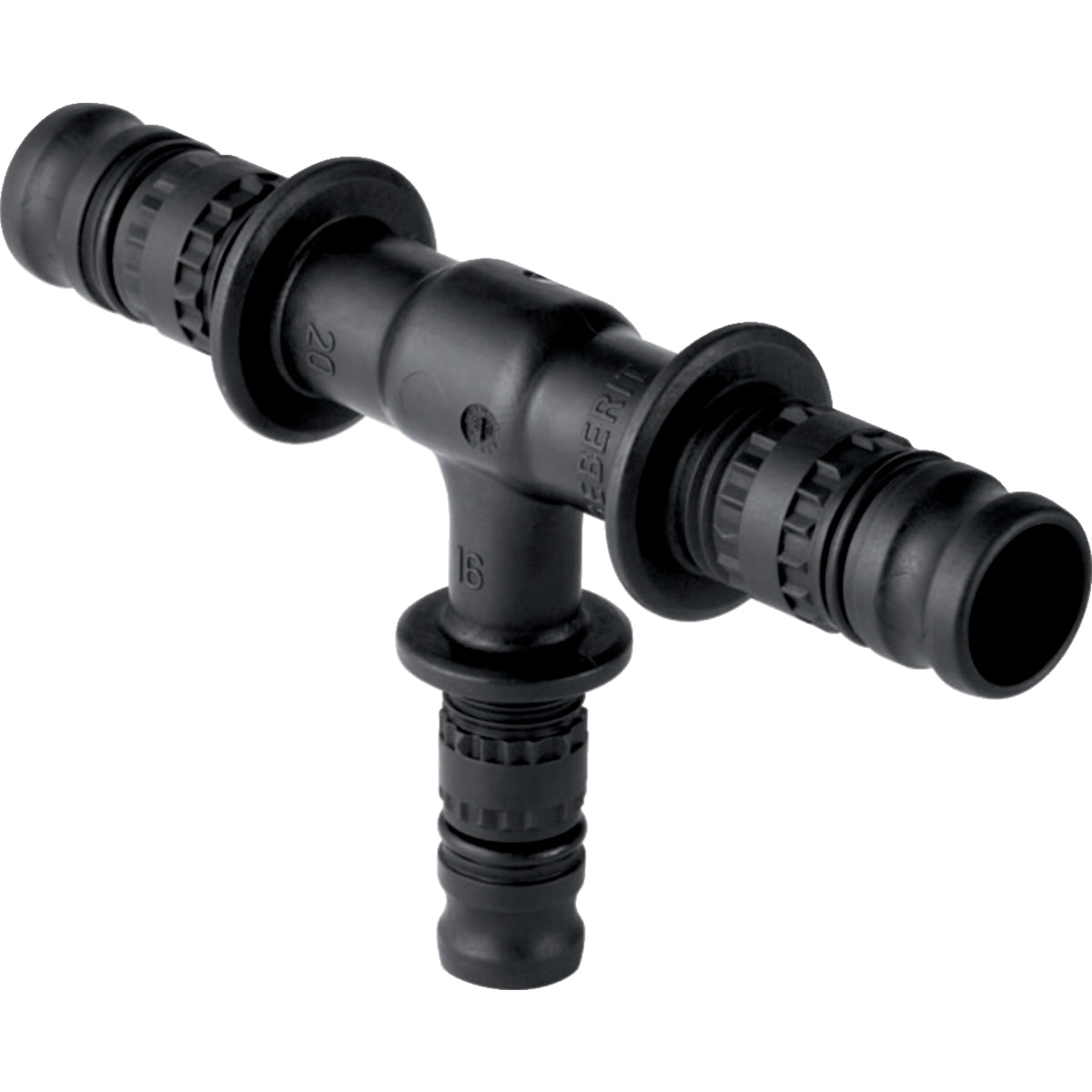

GEBERIT GE Mepla Reduced PVDF Tee d16 x 20 x 16mm – 622.313.00.5
Regular price
Regular price
€ 15,26
inkl. USt.
€ 12,72 exkl. USt.
€ 12,72 exkl. USt.
Unit price
Verfügbarkeit wird geladen …
GEBERIT GE Mepla Reduced PVDF Tee d16 x 20 x 16mm – 622.313.00.5 is backordered and will ship as soon as it is back in stock.
Geberit Mepla Tee reducedAreas of applicationFor building services, industry and shipbuildingTechnical propertiesMaterial: PVDFShape: Tee pieceD, ø / outside diameter (mm): 16 mmD1, ø / outside diameter (mm): 20 mmD2, ø / outside diameter (mm): 16 mmArc / Angle (°): 90 °L / length (cm): 9.6 cmL1 / length (cm): 5.1 cmZ / Z-dimension (cm): 2.2 cmZ1 / Z-dimension (cm): 2.2 cmZ2 / Z-dimension (cm): 2.2 cm
GEBERIT
Art.Nr: 15472958243147
Regular price
Regular price
€ 15,26
inkl. USt.
€ 12,72 exkl. USt.
€ 12,72 exkl. USt.
Unit price
GEBERIT GE Mepla Reduced PVDF Tee d16 x 20 x 16mm – 622.313.00.5 is backordered and will ship as soon as it is back in stock.
Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage durch unser Team sowie durch ausgewählte Partnerbetriebe an. Gemeinsam sorgen wir für eine fachgerechte Montage, Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Technische Parameter
Technische Parameter
Produkteigenschaften ETIM
Ursprungsland
CH
Zolltarifnummer
39174000
eClass
22360900
eClass Bezeichnung
Installationssystem (Sanitär)
Serien
Geberit Mepla Fittings PVDF
ETIM-Klasse
Fitting mit 3 Anschlüssen
Werkstoff des Anschlusses 1
Polyvinylidenfluorid (PVDF)
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Polyvinylidenfluorid (PVDF)
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Werkstoff des Anschlusses 3
Polyvinylidenfluorid (PVDF)
Werkstoffgüte Anschluss 3
sonstige
Oberflächenschutz Anschluss 3
unbehandelt
Oberflächenbehandlung Anschluss 3
unbehandelt
Ausführung
T-Stück
Winkel
90 °
Fließende Ausführung (mit Innenradius)
Nein
Reduzierend
Nein
Mehrteilig
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 12
Rohraußendurchmesser Anschluss 1
16 mm
Wanddicke Anschluss 1
2.25 mm
Anschluss 1
Schiebeende
Konturcode Verbindung 1
sonstige
Nenndurchmesser Anschluss 2
DN 15
Rohraußendurchmesser Anschluss 2
20 mm
Wanddicke Anschluss 2
2.5 mm
Anschluss 2
Schiebeende
Konturcode Verbindung 2
sonstige
Nenndurchmesser Anschluss 3
DN 12
Rohraußendurchmesser Anschluss 3
16 mm
Wanddicke Anschluss 3
2.25 mm
Anschluss 3
Schiebeende
Konturcode Verbindung 3
sonstige
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting
schwarz
Länge Anschluss 1
48 mm
Arbeitslänge Anschluss 1
22 mm
Zugfest
Ja
Länge Anschluss 2
51 mm
Arbeitslänge Anschluss 2
22 mm
Länge Anschluss 3
48 mm
Arbeitslänge Anschluss 3
22 mm
Mit Dichtungsmaterial
Ja
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
Mit thermischer Isolierung
Nein
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
