GEBERIT  Art.Nr: 15472133996875

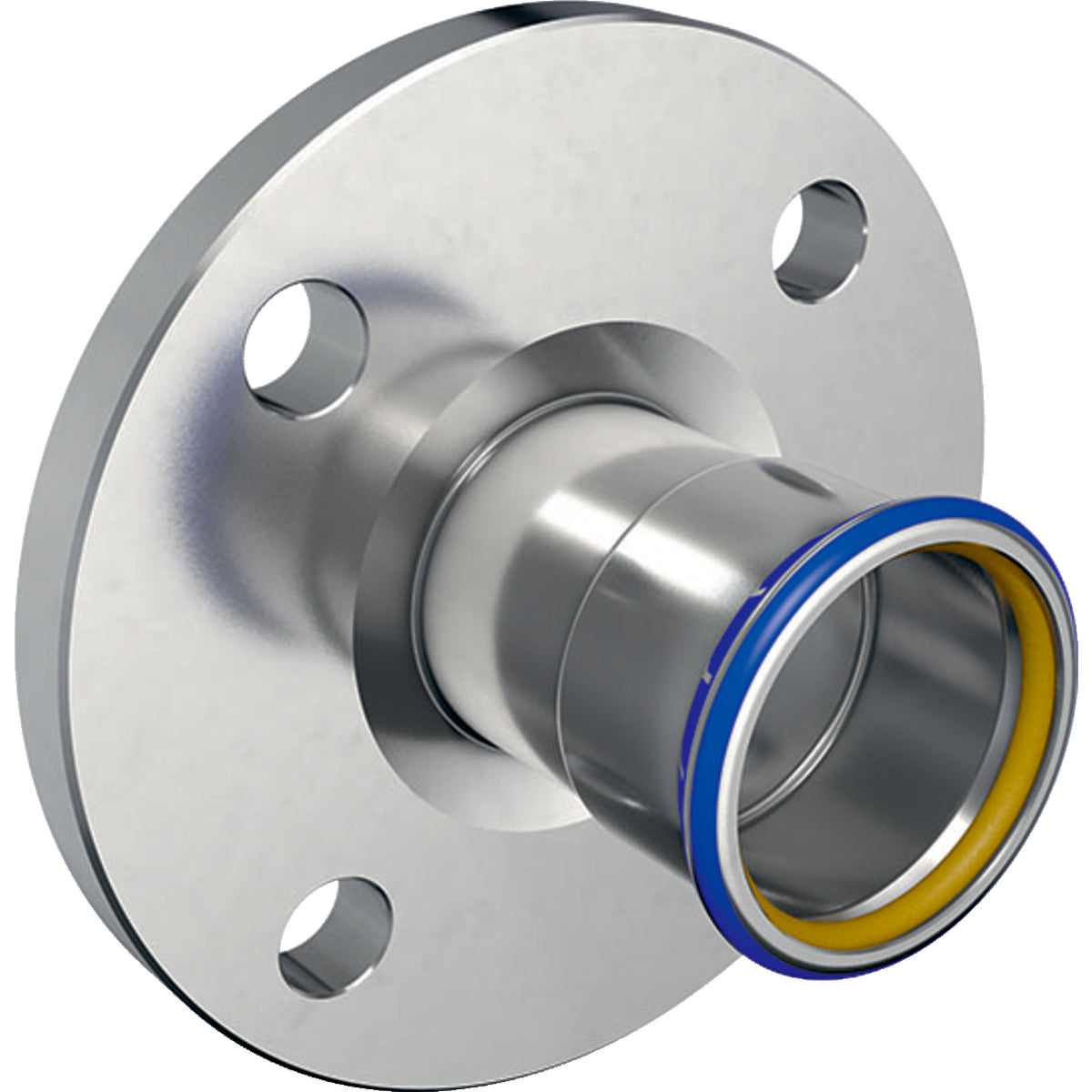

GEBERIT GE Mapress ES Gas Flange PN10/21 with Press Sleeve d76.1mm – 34209

€ 282,30 inkl. USt.
€ 235,25 exkl. USt.
Verfügbarkeit wird geladen …
WhatsApp Sofortberatung Jetzt online Persönliche Beratung direkt vom Fachmann – Antwort meist in wenigen Minuten.

Geberit Mapress Stainless Steel Flange PN 10/16, with pressing socket (gas)Application purposesFor natural gasesFor liquid gasesPropertiesSealing ring made of HNBR yellowYellow markingType B1 (raised face with standard sealing surface), EN 1092-1Technical propertiesMaterial: CrNiMo steel 1.4401 (EN 10088)Shape: Straight, ø / outside diameter (mm): 76.1 mmdi, ø / inside diameter (mm): 72 mmD / outside diameter (cm): 18.5 cmk / flange bolt circle diameter (mm): 145 mmm / bolt hole diameter (mm): 18 mmL / length (cm): 11.8 cml / partial length (cm): 1.8 cmZ / Z-dimension (cm): 6.5 cmn / number of flange connection bolts (pcs): 4 pcs.PN / nominal pressure (bar): 10 / 16 bar

Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage durch unser Team sowie durch ausgewählte Partnerbetriebe an. Gemeinsam sorgen wir für eine fachgerechte Montage, Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Öffnen / Download

Technische Parameter

Produkteigenschaften ETIM

Ursprungsland
GB
Zolltarifnummer
73072100
eClass
22140107
eClass Bezeichnung
Metallrohr, -Formstück (Baumaterial)
Serien
Geberit Mapress Edelstahl Fittings Gas
ETIM-Klasse
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Winkel des Bogens
0 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 65
Rohraußendurchmesser Anschluss 1
76.1 mm
Wanddicke Anschluss 1
1.5 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 65
Rohraußendurchmesser Anschluss 2
185 mm
Anschluss 2
Flansch
Konturcode Verbindung 2
M
Hauptfarbe Fitting
rostfreier Stahl
Norm Flansch
DIN
Druckstufe Flansch
sonstige
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Zugfest
Ja
Länge
118 mm
Länge Anschluss 1
100 mm
Arbeitslänge Anschluss 1
65 mm
Länge Anschluss 2
18 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
