GEBERIT  Art.Nr: 15472121151819

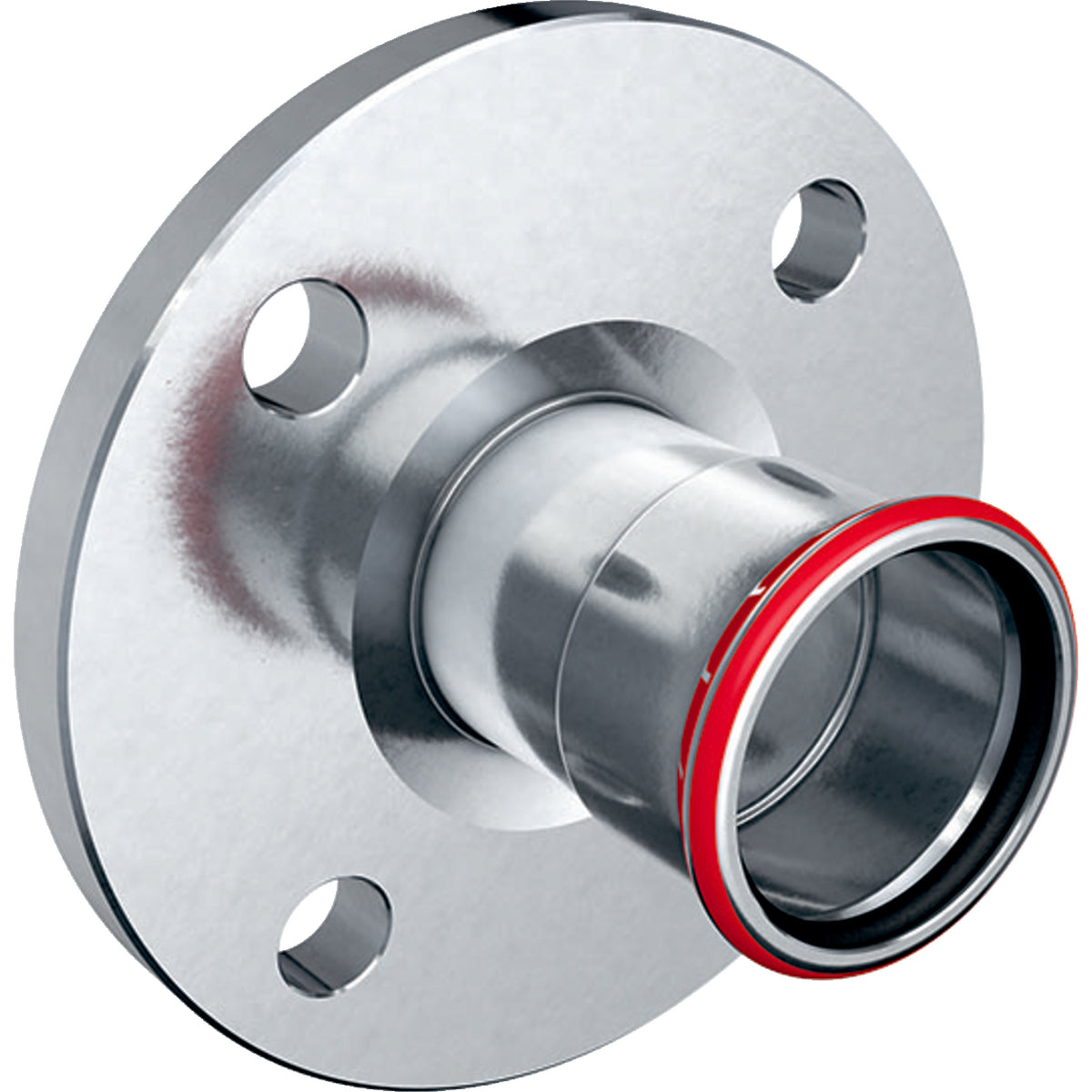

GEBERIT GE Mapress Carbon Steel Flange PN6 Press-fit Socket d76.1mm galvanized – 23749

€ 136,83 inkl. USt.
€ 114,03 exkl. USt.
Verfügbarkeit wird geladen …
WhatsApp Sofortberatung Jetzt online Persönliche Beratung direkt vom Fachmann – Antwort meist in wenigen Minuten.

Geberit Mapress Carbon Steel Flange PN 6, with Press-fit SocketUsageFor domestic engineering, industry and shipbuildingPropertiesSealing ring made of CIIR blackForm B1 (raised sealing face with standard sealing surface), EN 1092-1Technical propertiesMaterial: Unalloyed steel 1.0034 E195 (EN 10305)Shape: Straight, ø / Outside diameter (mm): 76.1 mmdi, ø / Inside diameter (mm): 72 mmD / Outside diameter (cm): 16 cmk / Flange pitch circle diameter (mm): 130 mmm / Bolt hole diameter (mm): 14 mmL / Length (cm): 11.4 cml / Partial length (cm): 1.4 cmZ / Z-dimension (cm): 6.1 cmn / Number of bolts flange connection (pcs): 4 pcsPN / Nominal pressure (bar): 6 bar

Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage durch unser Team sowie durch ausgewählte Partnerbetriebe an. Gemeinsam sorgen wir für eine fachgerechte Montage, Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Öffnen / Download

Technische Parameter

Produkteigenschaften ETIM

Ursprungsland
IT
Zolltarifnummer
73079100
eClass
37029090
eClass Bezeichnung
Rohrsystem (Stahl, Sonstige, nicht spezifiziert)
Serien
Geberit Mapress C-Stahl Fittings
ETIM-Klasse
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Stahl
Werkstoffgüte Anschluss 1
St 34.2 (1.0034)
Oberflächenschutz Anschluss 1
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Stahl
Werkstoffgüte Anschluss 2
St 34.2 (1.0034)
Oberflächenschutz Anschluss 2
galvanisch/elektrolytisch verzinkt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Winkel des Bogens
0 °
Reduzierend
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 65
Rohraußendurchmesser Anschluss 1
76.1 mm
Wanddicke Anschluss 1
2 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
M
Nenndurchmesser Anschluss 2
DN 65
Rohraußendurchmesser Anschluss 2
160 mm
Anschluss 2
Flansch
Konturcode Verbindung 2
M
Hauptfarbe Fitting
rostfreier Stahl
Norm Flansch
DIN
Druckstufe Flansch
PN 6
Material Dichtung
CIIR
Zugfest
Ja
Länge
114 mm
Länge Anschluss 1
100 mm
Arbeitslänge Anschluss 1
61 mm
Länge Anschluss 2
14 mm
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Ja
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
