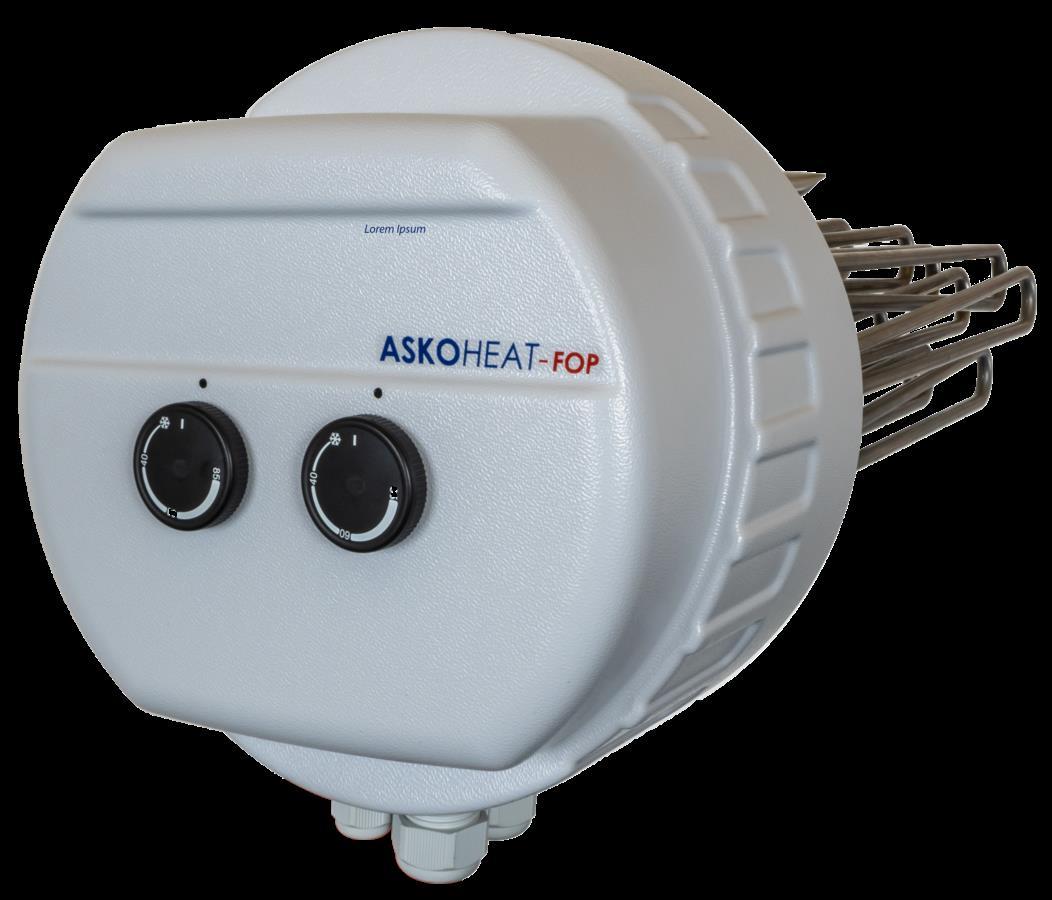

Askoma Flanschheizstab ASKOHEAT-FOP 18 kW Ø 280 mm für Fronius Ohmpilot
€ 1.042,42 exkl. USt.
Askoma Flanschheizstab ASKOHEAT-FOP 18 kW Ø 280 mm für Fronius Ohmpilot ist verfügbar und versandbereit.
Beschreibung
Flansch-Heizkörper Ø 280 mm für den Verbrauchsregler Fronius Ohmpilot – stufenlose Regelung von 0–100 %.
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | AHFOR-BI-OP-18.0 Ø280 |
| Bestell-Nr. | 012-5612 |
| Leistung | 18 kW |
| Eintauchlänge | 490 mm |

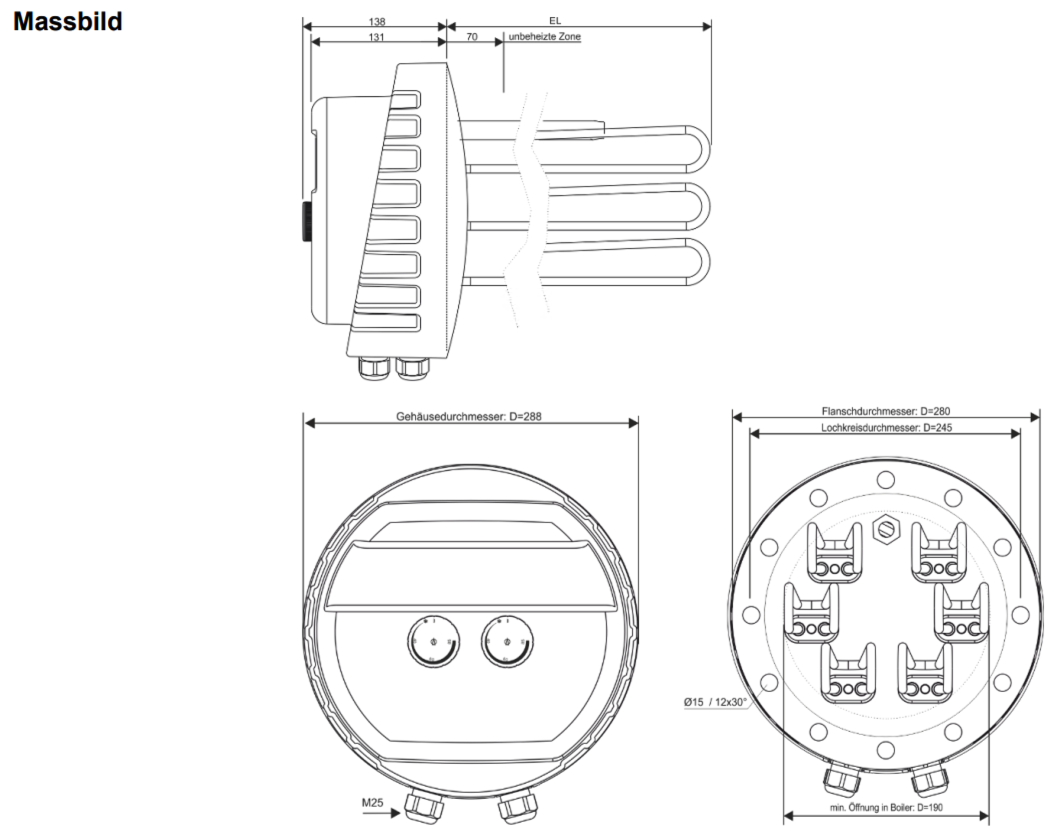

| Flanschdurchmesser außen | Ø 280 mm |
| Lochkreisdurchmesser | Ø 245 mm / 12 × M12 |
| Material Heizstab | Incoloy 825 (2.4858), Ø 8,2 mm |
| Anzahl Heizstäbe | 6 × U-förmig |
| Tauchhülse | Cronifer 1.4529 |
| Schutzart | IP21 |
Technische Parameter
Technische Parameter
Hochqualitativer Flanschheizstab mit Temperaturregler/-begrenzer für Fronius Ohmpilot
Dieser hochqualitative Flanschheizstab ist speziell für den Einsatz in Photovoltaikanlagen zur Zusatzheizung von Brauch- und Heizungswasser konzipiert. Ausgestattet mit einem Temperaturregler und -begrenzer, lässt sich die Heizleistung präzise von 0 bis 100% regulieren. Der Heizkörper besteht aus drei U-förmigen Rundheizstäben, die in Pressflanschen eingepresst sind und auf einem Stahlflansch montiert sind. Die Isolation erfolgt durch eine lebensmittelechte Kunststoffscheibe, die den Einsatz in emaillierten Speichern ermöglicht.
Der Flanschheizstab bietet eine zuverlässige und sichere Heizlösung durch die integrierten Sicherheitskomponenten. Der elektromechanische Temperaturregler (TR) nach EN 14597 sorgt für eine präzise Temperaturregelung, während der elektromechanische Temperaturbegrenzer (STB) nach EN 14597 bei Überschreiten der Ausschalttemperatur das Schaltwerk zuverlässig ausschaltet und verriegelt. Diese Features gewährleisten eine lange Lebensdauer und hohe Sicherheit, selbst in anspruchsvollen Einsatzbedingungen. Ideal für die effiziente Nutzung in verschiedenen Heizsystemen.
| Typenübersicht | Bestell-Nr. | Leistung | Eintauchlänge |
| AHFOR-BI-OP-18.0-Ø280 | 012-5612 | 18.0kW; 400V 3~ | 490 mm |
| Vor dem Bestellen bitte auf Eintauchlänge achten! Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden. | |||
| Technische Daten (vereinfacht) | |||
| Einstellbereich | 0...*…28...85 °C | ||
| Ausschalttemperatur ϑoff | 110 °C (0-9 K) | ||
| Umgebungstemperatur am Schaltwerk | max. 50 °C (T50) | ||
| Thermische Schaltdifferenz | 11.0 K ± 5.5 K | ||
| Eichtoleranz | ± 7 K | ||
| Flansch Material | St 37 | ||
| Flanschdurchmesser aussen | Ø 280 mm | ||
| Lochkreisdurchmesser | Ø 210 mm / 12 X M12 | ||
| Flanschdichtung | EPDM, KTW und FDA Zulassung | ||
| Tesnit-Dicht-Scheibe | Tesnit BA-U Hellblau, KTW Zulassung | ||
| Rundheizstab | Incoloy 825, 2.4858, Ø 8.2 mm | ||
| Tauchhülse | Cronifer 1.4529 | ||
| Oberflächenbelastung | 7 W/cm2 | ||
| Elektrischer Anschluss | Schraubklemmen | ||
| Betriebsdruck | max. 10 bar | ||
| Gehäuse | ABS UL94 V0, NCS 2005-R80B (lichtgrau) | ||
| Schutzart | IP21 nach EN 60529 | ||
| Beispiel für die Berechnung der Ladedauer / Heizstab Auswahl | |||
|
500 l Boiler, Heizung kann ganz unten im Boiler eingebaut werden, Temperaturspreizung 45 - 60 °C = 15 °C mit 4,5 kW Heizung. Mögliche Speicherenergie = 0,5 m³ x 1,16 kWh x 15 °C = 8,7 kWh Wird die Heizung voll angesteuert, dauert die Erwärmung ca. 2 Stunden (8,7 kWh / 4,5 kW)
HINWEIS! Leistung anpassen! Damit die Überschussleistung optimal genutzt wird und das Warmwasser rasch nachgeheizt wird, sollte die Leistung der Heizung an die PV Anlagenleistung angepasst sein. z.B. 5kWp => 4,5kW Heizung Bei der Auslegung sollte die verfügbare Länge (Eintauchlänge) im Speicher berücksichtig werden. Die passenden Heizstäbe sowie der Temperaturfühler und weitere Systemkomponenten können bei uns erworben werden! |
|||
