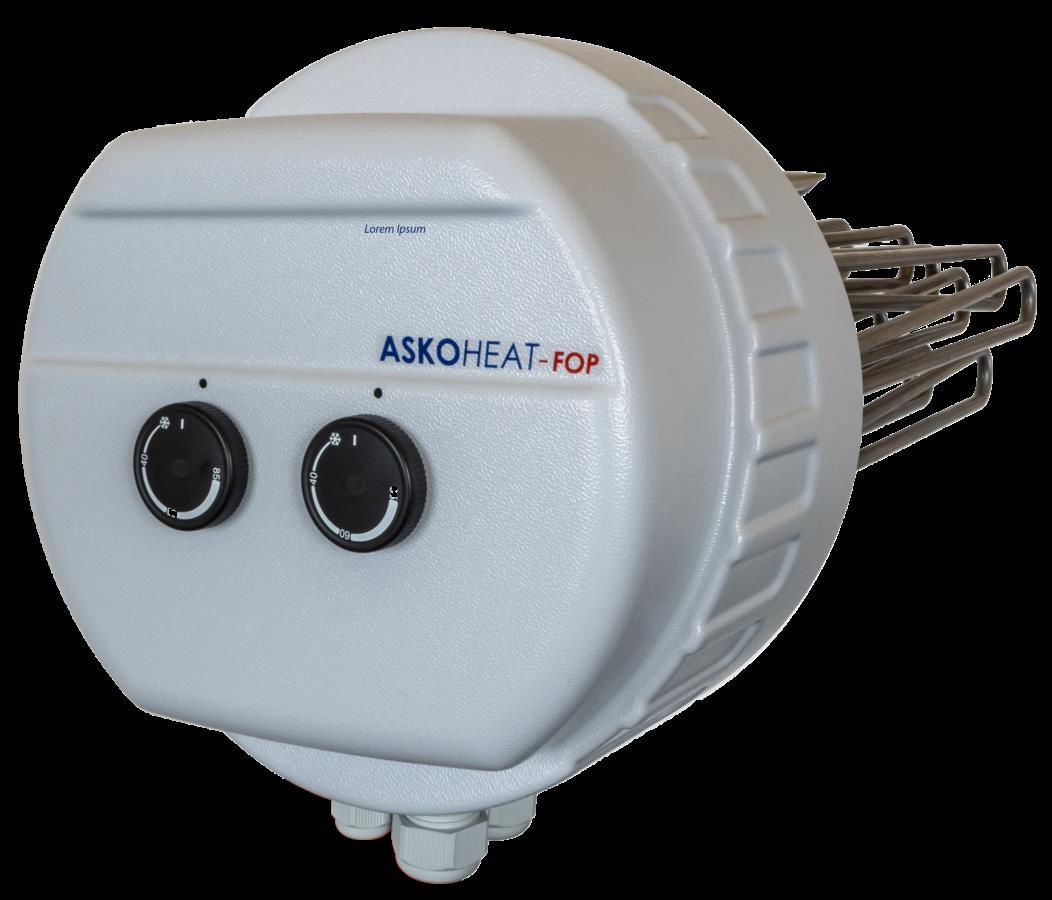

Askoma Flanschheizstab ASKOHEAT-FOP 18 kW Ø 240 mm für Fronius Ohmpilot
€ 974,06 exkl. USt.
Askoma Flanschheizstab ASKOHEAT-FOP 18 kW Ø 240 mm für Fronius Ohmpilot ist verfügbar und versandbereit.
Beschreibung
Flansch-Heizkörper Ø 180 mm für den Verbrauchsregler Fronius Ohmpilot – stufenlose Regelung von 0–100 %. Auch kompatibel mit AC•THOR (my PV) und SolarEdge Home Warmwasser-Controller. Drei U-förmige Rundheizstäbe in Incoloy 825 auf St-37-Stahlflansch.
- Stufenlose Regelung 0–100 % für Ohmpilot
- Kompatibel: Ohmpilot, AC•THOR, SolarEdge HW-Controller
- Stahlflansch St 37 mit EPDM/FDA-Dichtung
- DIP-Schalter für Speichermaterial
- Rundheizstäbe Incoloy 825 (2.4858), Ø 8,2 mm
- Geeignet für tägliche Warmwasser-Erwärmung
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | AHFOR-BI-OP-18.0 Ø240 |
| Bestell-Nr. | 012-5611 |
| Leistung | 18 kW |
| Eintauchlänge | 490 mm |
| Flanschdurchmesser außen | Ø 240 mm |
| Lochkreisdurchmesser | Ø 210 mm / 12 × M12 |
| Flanschmaterial | St 37 |
| Flanschdichtung | EPDM, KTW & FDA Zulassung |
| Material Heizstab | Incoloy 825 (2.4858), Ø 8,2 mm |
| Spannung | 400 V 3~ |
| Unbeheizte Zone | 70 mm |
| Oberflächenbelastung | 7 W/cm² |
| Temperaturregler (TR) | 0–85 °C einstellbar, EN 14597 Typ 2 B |
| Sicherheits-Temperaturbegrenzer (STB) | 110 °C, bruchsicher, EN 14597 Typ 2 BK |
| Betriebsdruck | max. 10 bar |
| Schutzart | IP21 nach EN 60529 |
| Anzahl Heizstäbe | 6 × U-förmig (Incoloy 825) |
| Isolierung | Tesnit-Dichtscheibe BA-U, KTW |
| Tauchhülse | Cronifer 1.4529 |
Technische Parameter
Technische Parameter
Hochqualitativer Flanschheizstab mit Temperaturregler/-begrenzer für Fronius Ohmpilot
Der Flanschheizstab mit Temperaturregler und -begrenzer ist eine erstklassige Lösung für die Zusatzheizung von Brauch- und Heizungswasser in Photovoltaikanlagen. Er bietet eine präzise Regelung der Heizleistung von 0 bis 100%, um eine effiziente Nutzung zu gewährleisten. Der Heizkörper besteht aus drei U-förmigen Rundheizstäben, die sicher in Pressflanschen eingepresst und auf einem Stahlflansch montiert sind. Die lebensmittelechte Kunststoffscheibe dient als Isolation, was den Einsatz in emaillierten Speichern ermöglicht und die Haltbarkeit erhöht.
Mit seinem integrierten elektromechanischen Temperaturregler (TR) und Temperaturbegrenzer (STB) nach EN 14597 sorgt der Flanschheizstab für hohe Sicherheit und Zuverlässigkeit. Der Temperaturregler ermöglicht präzise Steuerung, während der Temperaturbegrenzer im Falle einer Überschreitung der Ausschalttemperatur das Schaltwerk zuverlässig ausschaltet und verriegelt. Diese Funktionen gewährleisten eine lange Lebensdauer und zuverlässige Leistung, selbst unter anspruchsvollen Bedingungen.
| Typenübersicht | Bestell-Nr. | Leistung | Eintauchlänge |
| AHFOR-BI-OP-18.0 | 012-5611 | 18.0kW; 400V 3~ | 490 mm |
| Vor dem Bestellen bitte auf Eintauchlänge achten! Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden. | |||
| Technische Daten (vereinfacht) | |||
| Einstellbereich | 0...*…28...85 °C | ||
| Ausschalttemperatur ϑoff | 110 °C (0-9 K) | ||
| Umgebungstemperatur am Schaltwerk | max. 50 °C (T50) | ||
| Thermische Schaltdifferenz | 11.0 K ± 5.5 K | ||
| Eichtoleranz | ± 7 K | ||
| Flansch Material | St 37 | ||
| Flanschdurchmesser aussen | Ø 240 mm | ||
| Lochkreisdurchmesser | Ø 210 mm / 12 X M12 | ||
| Flanschdichtung | EPDM, KTW und FDA Zulassung | ||
| Tesnit-Dicht-Scheibe | Tesnit BA-U Hellblau, KTW Zulassung | ||
| Rundheizstab | Incoloy 825, 2.4858, Ø 8.2 mm | ||
| Tauchhülse | Cronifer 1.4529 | ||
| Oberflächenbelastung | 7 W/cm2 | ||
| Elektrischer Anschluss | Schraubklemmen | ||
| Betriebsdruck | max. 10 bar | ||
| Gehäuse | ABS UL94 V0, NCS 2005-R80B (lichtgrau) | ||
| Schutzart | IP21 nach EN 60529 | ||
| Beispiel für die Berechnung der Ladedauer / Heizstab Auswahl | |||
|
500 l Boiler, Heizung kann ganz unten im Boiler eingebaut werden, Temperaturspreizung 45 - 60 °C = 15 °C mit 4,5 kW Heizung. Mögliche Speicherenergie = 0,5 m³ x 1,16 kWh x 15 °C = 8,7 kWh Wird die Heizung voll angesteuert, dauert die Erwärmung ca. 2 Stunden (8,7 kWh / 4,5 kW)
HINWEIS! Leistung anpassen! Damit die Überschussleistung optimal genutzt wird und das Warmwasser rasch nachgeheizt wird, sollte die Leistung der Heizung an die PV Anlagenleistung angepasst sein. z.B. 5kWp => 4,5kW Heizung Bei der Auslegung sollte die verfügbare Länge (Eintauchlänge) im Speicher berücksichtig werden. Die passenden Heizstäbe sowie der Temperaturfühler und weitere Systemkomponenten können bei uns erworben werden! |
|||
