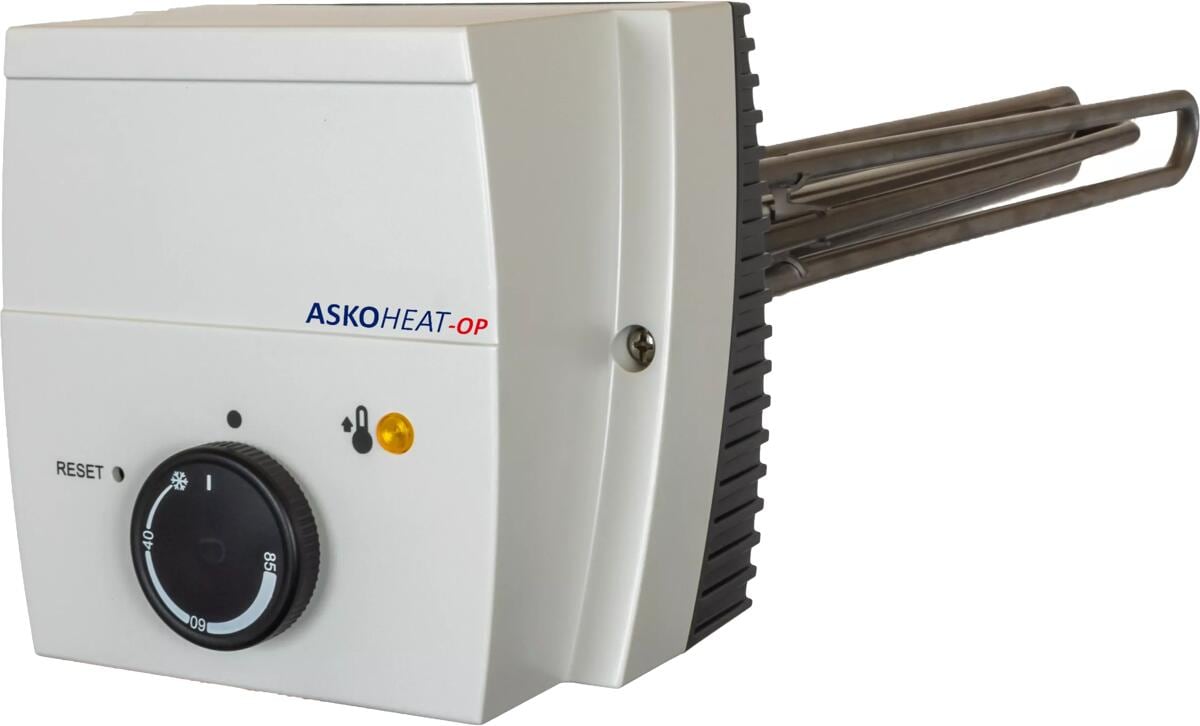

Askoma Einschraubheizstab ASKOHEAT-OP AHIR-BI-OP-9.0 012-5509 9.00 kW; 400V 3~ 750 mm eckig für Fronius Ohmpilot
€ 356,43 exkl. USt.
Askoma Einschraubheizstab ASKOHEAT-OP AHIR-BI-OP-9.0 012-5509 9.00 kW; 400V 3~ 750 mm eckig für Fronius Ohmpilot ist verfügbar und versandbereit.
Beschreibung
Einschraub-Heizkörper R 1½″ für den Verbrauchsregler Fronius Ohmpilot – stufenlose Regelung von 0–100 %. Auch kompatibel mit AC•THOR (my PV) bis 9 kW und SolarEdge Home Warmwasser-Controller bis 3 kW. Drei U-förmige Rundheizstäbe in Incoloy 825, isoliert im Messingnippel montiert.
- Stufenlose Regelung 0–100 % für Ohmpilot
- Kompatibel: Ohmpilot, AC•THOR, SolarEdge HW-Controller
- DIP-Schalter für Edelstahl-/Schwarzstahl-Speicher
- TR + STB Kombination nach EN 14597
- Rundheizstäbe Incoloy 825 (2.4858)
- Geeignet für tägliche Warmwasser-Erwärmung
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | AHIR-BI-OP-9.0 |
| Bestell-Nr. | 012-5509 |
| Leistung | 9,0 kW |
| Einschraubtiefe | 750 mm |
| Anschluss | R 1½″ konisch (Messingnippel) |
| Material Heizstab | Incoloy 825 (2.4858) |
| Spannung | 400 V 3~ |
| Unbeheizte Zone | 150 mm |
| Oberflächenbelastung | 8–9 W/cm² |
| Temperaturregler (TR) | 0–85 °C einstellbar, EN 14597 Typ 2 B |
| Sicherheits-Temperaturbegrenzer (STB) | 110 °C, bruchsicher, EN 14597 Typ 2 BK |
| Betriebsdruck | max. 10 bar |
| Schutzart | IP41 nach EN 60529 |
| Anschlussklemmen | Federklemm- oder Schraubtechnik |
| Lager-/Transport-Temperatur | −30 … +90 °C |
Technische Parameter
Technische Parameter
ASKOMA Einschraub-Heizkörper ASKOHEAT-OP
Der ASKOMA ASKOHEAT-OP ist ein hochwertiger, isoliert montierbarer Einschraub-Heizkörper, der als **Zusatzheizung für Trink- und Heizungswasser** in Photovoltaikanlagen konzipiert ist. Er wurde speziell für die stufenlose Ansteuerung zur optimalen Nutzung von PV-Eigenstromüberschuss entwickelt.
✨ Hauptmerkmale und Kompatibilität
- Leistungsregelung: Stufenlose Regelung der Leistung von 0 bis 100%.
- Isolierte Montage: Die Heizstäbe sind isoliert montiert, wodurch das Gerät auch für **emaillierte Speicher** geeignet ist.
- Speicher-Kompatibilität: Der Potenzialausgleichswiderstand ist über einen DIP-Schalter für die Nutzung in **Edelstahlspeichern** überbrückbar.
- Sicherheit: Verfügt über eine **Temperaturregler** (TR) und **Temperaturbegrenzer** (STB) Kombination nach EN 14597. Der STB ist bruchsicher und bleibt bei Übertemperatur verriegelt.
- Unbeheizte Zone: Die unbeheizte Zone beträgt bei allen Leistungen **150 mm**.
- Kompatibel mit PV-Reglern: Geeignet für **Fronius Ohmpilot** (bis 9 kW) und **AC THOR (my PV)** (bis max. 9 kW bei AC THOR 9s).
📏 Typenübersicht
| Typ | Bestell-Nr. | Leistung | Eintauchlänge [EL] |
|---|---|---|---|
| AHIR-BI-OP-1.0 | 012-5501 | 1.00 kW; 230V~/400V 3~ | 300 mm |
| AHIR-BI-OP-2.0 | 012-5502 | 2.00 kW; 230V~/400V 3~ | 300 mm |
| AHIR-BI-OP-2.5 | 012-5503 | 2.50 kW; 230V~/400V 3~ | 350 mm |
| AHIR-BI-OP-3.0 | 012-5504 | 3.00 kW; 230V~/400V3~ | 400 mm |
| AHIR-BI-OP-3.8 | 012-5505 | 3.80 kW; 400V 3~ | 450 mm |
| AHIR-BI-OP-4.5 | 012-5506 | 4.50 kW; 400V 3~ | 500 mm |
| AHIR-BI-OP-6.0 | 012-5507 | 6.00 kW; 400V 3~ | 600 mm |
| AHIR-BI-OP-7.5* | 012-5508* | 7.50 kW; 400V 3~ | 700 mm |
| AHIR-BI-OP-9.0* | 012-5509 | 9.00 kW; 400V 3~ | 750 mm |
| Wichtiger Montagehinweis: Der Einbau muss **waagrecht** erfolgen. Die Rundheizstäbe müssen **völlig mit Flüssigkeit bedeckt** sein. | |||
💦 Technische Daten (Auszug)
| Parameter | Wert |
|---|---|
| Anschlussgewinde | R 1½" konisch |
| Rundheizstab Material | Incoloy 825, 2.4858 |
| Oberflächenbelastung | 8-9 W/cm² |
| Betriebsdruck | max. 10 bar |
| Einstellbereich TR | 0...28...85 °C |
| Ausschalttemperatur STB | 110 °C (0-9 K) |
| Schutzart | IP41 nach EN 60529 |
💡 Planungshinweis
Die **Leistung des Heizstabs** sollte idealerweise **an die PV-Anlagenleistung angepasst** sein, um den Eigenverbrauch zu optimieren. Beachten Sie bei der Auswahl die **verfügbare Eintauchlänge** (EL) im Speicher.
