Askoma Einschraubheizstab ASKOHEAT-OP AHIR-BI-OP-6.0 012-5507 6.00 kW; 400V 3~ 600 mm für Fronius Ohmpilot
€ 345,45 exkl. USt.
Askoma Einschraubheizstab ASKOHEAT-OP AHIR-BI-OP-6.0 012-5507 6.00 kW; 400V 3~ 600 mm für Fronius Ohmpilot ist verfügbar und versandbereit.
Beschreibung
Einschraub-Heizkörper R 1½″ für den Verbrauchsregler Fronius Ohmpilot – stufenlose Regelung von 0–100 %. Auch kompatibel mit AC•THOR (my PV) bis 9 kW und SolarEdge Home Warmwasser-Controller bis 3 kW. Drei U-förmige Rundheizstäbe in Incoloy 825, isoliert im Messingnippel montiert.
- Stufenlose Regelung 0–100 % für Ohmpilot
- Kompatibel: Ohmpilot, AC•THOR, SolarEdge HW-Controller
- DIP-Schalter für Edelstahl-/Schwarzstahl-Speicher
- TR + STB Kombination nach EN 14597
- Rundheizstäbe Incoloy 825 (2.4858)
- Geeignet für tägliche Warmwasser-Erwärmung
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | AHIR-BI-OP-6.0 |
| Bestell-Nr. | 012-5507 |
| Leistung | 6,0 kW |
| Einschraubtiefe | 600 mm |
| Anschluss | R 1½″ konisch (Messingnippel) |
| Material Heizstab | Incoloy 825 (2.4858) |
| Spannung | 400 V 3~ |
| Unbeheizte Zone | 150 mm |
| Oberflächenbelastung | 8–9 W/cm² |
| Temperaturregler (TR) | 0–85 °C einstellbar, EN 14597 Typ 2 B |
| Sicherheits-Temperaturbegrenzer (STB) | 110 °C, bruchsicher, EN 14597 Typ 2 BK |
| Betriebsdruck | max. 10 bar |
| Schutzart | IP41 nach EN 60529 |
| Anschlussklemmen | Federklemm- oder Schraubtechnik |
| Lager-/Transport-Temperatur | −30 … +90 °C |
Technische Parameter
Technische Parameter

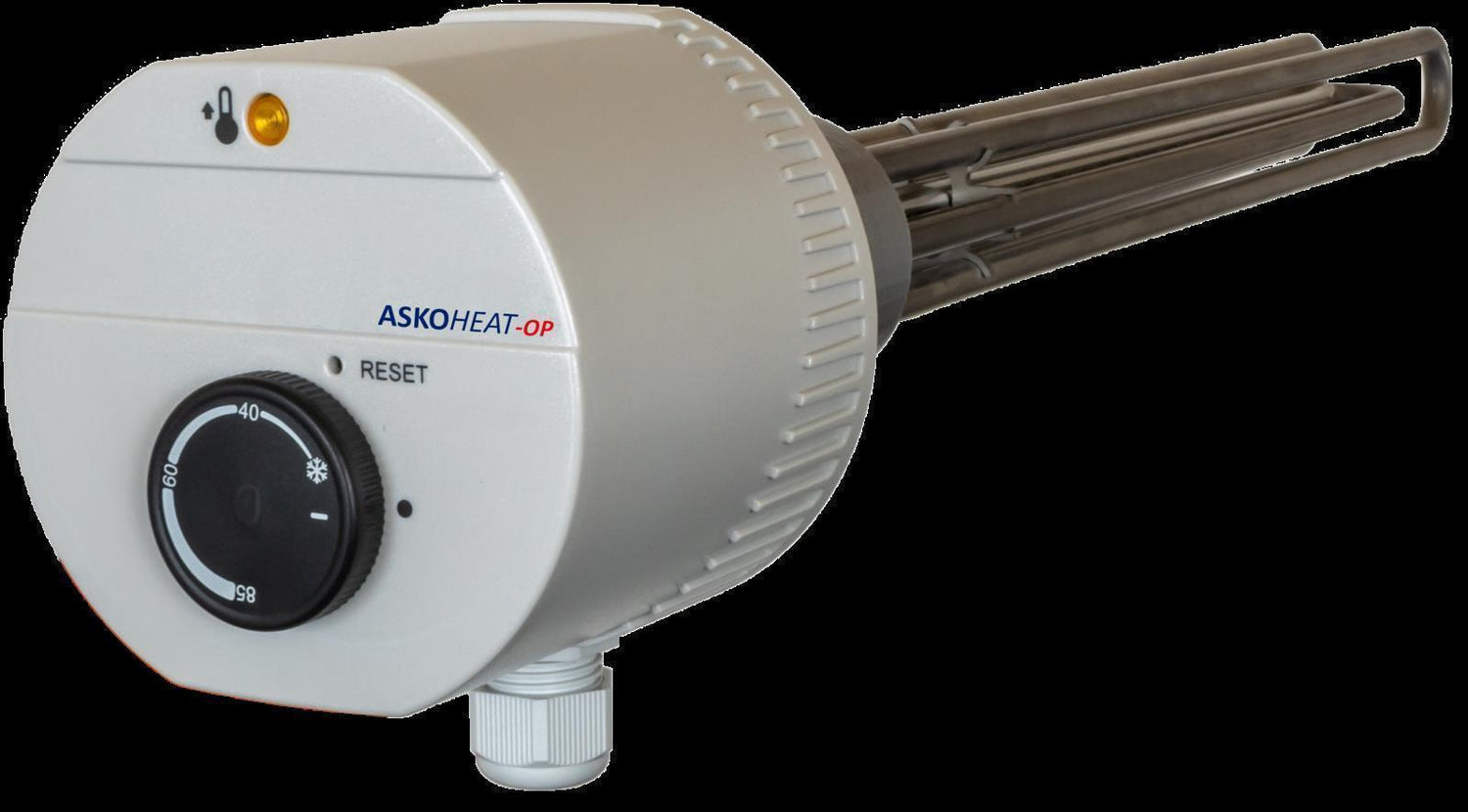

Askoma Einschraubheizstab ASKOHEAT-OP
Der Askoma Einschraubheizstab ASKOHEAT-OP ist ein hochwertiger Heizkörper, der speziell für den Einsatz in Photovoltaikanlagen entwickelt wurde. Er ermöglicht eine präzise Regelung von 0 bis 100% und ist ideal zur Zusatzheizung von Brauch- und Heizungswasser geeignet. Der Heizstab ist robust und für den Einsatz in emaillierten sowie Edelstahl-Speichern geeignet, was seine Vielseitigkeit und Langlebigkeit unterstreicht.
Mit einem integrierten Temperaturregler und -begrenzer gemäß EN 14597 gewährleistet der ASKOHEAT-OP höchste Sicherheit und Zuverlässigkeit. Die durchdachte Konstruktion, inklusive eines Potenzialausgleichswiderstands und einer unbeheizten Zone von 150 mm, sorgt für eine optimale Funktionalität in verschiedenen Speicheranwendungen. Dieser Heizstab ist die perfekte Ergänzung für moderne Photovoltaikanlagen.
| Typenübersicht | Bestell-Nr. | Leistung | Eintauchlänge |
| AHIR-BI-OP-1.0 | 012-5501 | 1.00 kW; 400V 3~ | 300 mm |
| AHIR-BI-OP-2.0 | 012-5502 | 2.00 kW; 400V 3~ | 300 mm |
| AHIR-BI-OP-2.5 | 012-5503 | 2.50 kW; 400V 3~ | 350 mm |
| AHIR-BI-OP-3.0 | 012-5504 | 3.00 kW; 400V 3~ | 400 mm |
| AHIR-BI-OP-3.8 | 012-5505 | 3.80 kW; 400V 3~ | 450 mm |
| AHIR-BI-OP-4.5 | 012-5506 | 4.50 kW; 400V 3~ | 500 mm |
| AHIR-BI-OP-6.0 | 012-5507 | 6.00 kW; 400V 3~ | 600 mm |
| AHIR-BI-OP-7.5 | 012-5508 | 7.50 kW; 400V 3~ | 700 mm |
| AHIR-BI-OP-9.0 | 012-5509 | 9.00 kW; 400V 3~ | 750 mm |
| Vor dem Bestellen bitte auf Eintauchlänge achten! Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden. | |||
| Technische Daten (vereinfacht) | |||
| Einstellbereich | 0...*…28...85 °C | ||
| Ausschalttemperatur ϑoff | 110 °C (0-9 K) | ||
| Umgebungstemperatur am Schaltwerk | max. 50 °C (T50) | ||
| Thermische Schaltdifferenz | 11.0 K ± 5.5 K | ||
| Eichtoleranz | ± 7 K | ||
| Anschlussgewinde | R 1½ " konisch | ||
| Pressmessingnippel | CuZn40Pb2 | ||
| Rundheizstab | Incoloy 825, 2.4858 | ||
| Oberflächenbelastung | 8-9 W/cm2 | ||
| Elektrischer Anschluss | Schraubtechnik | ||
| Betriebsdruck | max. 10 bar | ||
| Gehäuse | Polycarbonat, RAL 7035 (lichtgrau) | ||
| Schutzart | IP41 nach EN 60529 | ||
| Beispiel für die Berechnung der Ladedauer / Heizstab Auswahl | |||
|
500 l Boiler, Heizung kann ganz unten im Boiler eingebaut werden, Temperaturspreizung 45 - 60 °C = 15 °C mit 4,5 kW Heizung. Mögliche Speicherenergie = 0,5 m³ x 1,16 kWh x 15 °C = 8,7 kWh Wird die Heizung voll angesteuert, dauert die Erwärmung ca. 2 Stunden (8,7 kWh / 4,5 kW)
HINWEIS! Leistung anpassen! Damit die Überschussleistung optimal genutzt wird und das Warmwasser rasch nachgeheizt wird, sollte die Leistung der Heizung an die PV Anlagenleistung angepasst sein. z.B. 5kWp => 4,5kW Heizung Bei der Auslegung sollte die verfügbare Länge (Eintauchlänge) im Speicher berücksichtig werden. Die passenden Heizstäbe sowie der Temperaturfühler und weitere Systemkomponenten können bei uns erworben werden! |
|||
