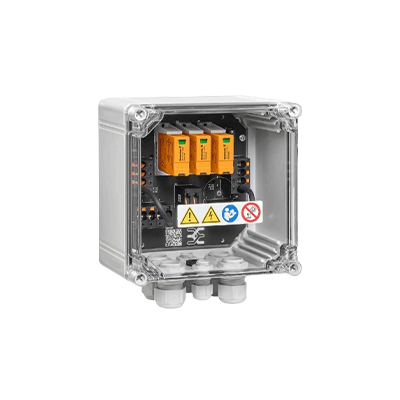

Weidmüller Überspannungsschutz-Box - 2890560000
€ 198,72 exkl. USt.
Weidmüller Überspannungsschutz-Box - 2890560000 ist verfügbar und versandbereit.
Vorteile auf einen Blick
Kombi-Ableiter Typ 1+2
Integrierter Überspannungsschutz Typ 1+2 schützt die DC-Seite vor Blitzteil- und Überspannungsereignissen bis 1100 V.
3 Strings verschaltet
3 String-Eingänge und 3 String-Ausgänge mit Schraubklemmen sammeln bis zu 3 PV-Strings pro MPP-Tracker.
50 A Nennstrom
Nennstrom gesamt 50 A, max. 16,75 A pro String -- ausgelegt für moderne Hochstrom-Module.
IP65-Gehäuse
Staub- und strahlwassergeschütztes IP65-Gehäuse für den Außeneinsatz an der Anlage.
Bis -40 °C einsetzbar
Betrieb ab -40 °C Umgebungstemperatur -- zuverlässig auch bei alpinen Wintertemperaturen.
Made in Germany
Entwickelt und gefertigt in Deutschland von Weidmüller mit 5 Jahren Herstellergarantie.
Technische Daten
| Parameter | Wert |
|---|---|
| Kategorie | String Combiner Box |
| Schutzklasse | Typ 1+2 (Kombi-Ableiter) |
| Gehäuseschutzklasse | IP65 |
| Max. DC-Leerlaufspannung | 1100 V |
| Nennstrom gesamt | 50 A |
| Max. Eingangsstrom pro String | 16,75 A |
| String-Eingänge / -Ausgänge | 3 / 3 |
| Anzahl MPP-Tracker | 1 |
| Anschlüsse pro MPPT | 3 x IN/OUT |
| DC-Anschluss | Schraubklemme |
| Strangsicherungen | nicht enthalten |
| String-Überwachung | nicht integriert |
| Min. Umgebungstemperatur | -40 °C |
| Abmessungen (H x B x T) | 228 x 228 x 132 mm |
| Gewicht | 1,78 kg |
| Herstellungsland | Deutschland |
| Garantie | 5 Jahre |
| Herstellernummer | 2890560000 |
Auszeichnungen & Zertifikate
Häufig gestellte Fragen
Was ist die Weidmüller Überspannungsschutz-Box 2890560000?
Es handelt sich um eine DC-Generatoranschlusskasten- bzw. String-Combiner-Box mit integriertem Überspannungsschutz Typ 1+2. Sie fasst bis zu 3 PV-Strings zusammen (3 Ein-/3 Ausgänge), ist für Systemspannungen bis 1100 V und einen Nennstrom von 50 A ausgelegt und schützt die DC-Seite der PV-Anlage vor Blitzteil- und Überspannungen.
Für welche Anlagen eignet sich die Anschlussbox?
Die Box eignet sich für PV-Anlagen mit bis zu 3 Strings an einem MPP-Tracker, einem maximalen Strangstrom von 16,75 A und Leerlaufspannungen bis 1100 V. Das IP65-Gehäuse erlaubt die Montage im Außenbereich direkt an der Generatorfläche.
Sind Strangsicherungen und eine String-Überwachung enthalten?
Nein. Diese Ausführung enthält weder Strangsicherungen noch eine integrierte String-Überwachung. Sie kombiniert die Strings über Schraubklemmen und stellt den Überspannungsschutz Typ 1+2 bereit -- Sicherungen müssen bei Bedarf separat vorgesehen werden.
Warum ist der Überspannungsschutz Typ 1+2 wichtig?
Ein Kombi-Ableiter Typ 1+2 leitet sowohl Blitzteilströme (Typ 1) als auch Überspannungen durch Schalt- oder indirekte Blitzereignisse (Typ 2) ab. So werden Wechselrichter und angeschlossene Komponenten auf der DC-Seite vor Spannungsspitzen geschützt.
Wer ist Weidmüller?
Weidmüller ist ein deutscher Hersteller von Verbindungs-, Übertragungs- und Schutztechnik für die Elektro- und Automatisierungsbranche. Das Unternehmen entwickelt unter anderem Anschlusslösungen und Überspannungsschutz für den Photovoltaik-Einsatz und fertigt in Deutschland.
Wo kann ich Überspannungsschutz für PV-Anlagen in Österreich kaufen?
PV-Überspannungsschutz und Generatoranschlusskästen erhalten Sie bei SOLARVIC über solarvic.at. Bei Fragen zur passenden Auslegung berät das SOLARVIC-Team gerne.
Wie kann ich bestellen?
Direkt online über solarvic.at -- bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
