VIEGA
Art.Nr: 15472286630219

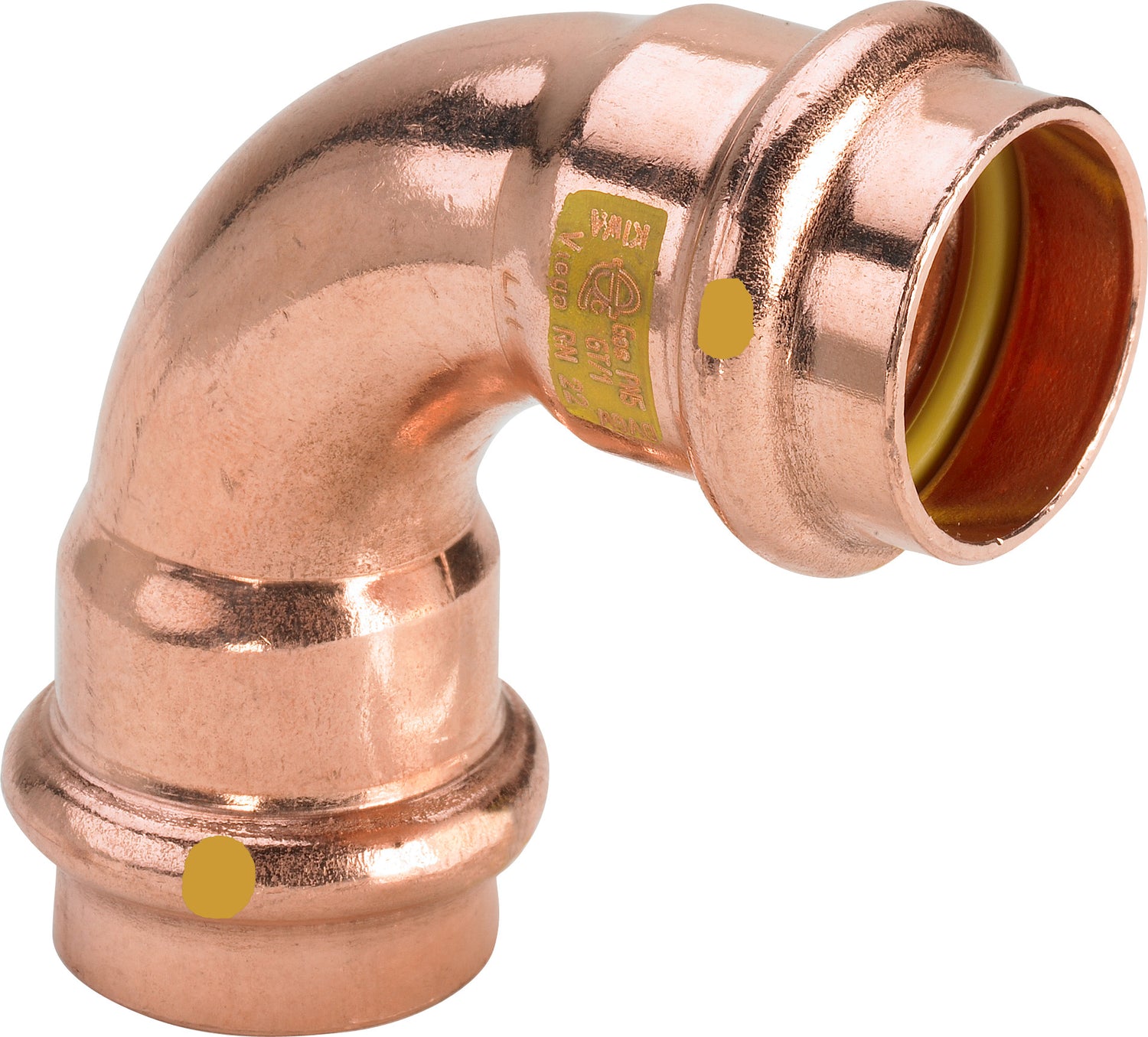

VIEGA Viega Bogen 90 Grad mit SC Profipress G 2616 für Gas in 18mm Kupfer – 345 471
Normaler Preis
Normaler Preis
€ 5,60
inkl. USt.
€ 4,67 exkl. USt.
€ 4,67 exkl. USt.
Grundpreis
Versand wird beim Checkout berechnet.
VIEGA Viega Bogen 90 Grad mit SC Profipress G 2616 für Gas in 18mm Kupfer – 345 471 ist verfügbar und versandbereit.
Profipress G-Bogen 90°mit SC-Contur- Kupfer- PressanschlüsseAusstattung Dichtelemente HNBRModell 2616Artikelnummer 345 471d (Rohraußendurchmesser): 18
Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage
durch unser Team sowie durch ausgewählte Partnerbetriebe an.
Gemeinsam sorgen wir für eine fachgerechte Montage,
Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Technische Parameter
Technische Parameter
Produkteigenschaften ETIM
Ursprungsland
DE
Zolltarifnummer
74121000
eClass
35080492
eClass Bezeichnung
Rohr (Kupfer, Zubehör)
Serien
Profipress G
ETIM-Klasse
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Kupfer
Werkstoffgüte Anschluss 1
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Kupfer
Werkstoffgüte Anschluss 2
Cu-DHP (CW024A)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Radius des Bogens
90 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
18 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
V
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
18 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
V
Hauptfarbe Fitting
Bronze
Norm Flansch
sonstige
Druckstufe Flansch
sonstige
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Mit Stoßnocken
Nein
Zeta-Wert
0.6
Zugfest
Ja
Länge
40 mm
Länge Anschluss 1
39.5 mm
Arbeitslänge Anschluss 1
18 mm
Länge Anschluss 2
39.5 mm
Arbeitslänge Anschluss 2
17.5 mm
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mit thermischer Isolierung
Nein
Ringsteifigkeitsklasse
sonstige
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
KIWA-Prüfsiegel
Nein
Gastec QA Prüfung
Ja
