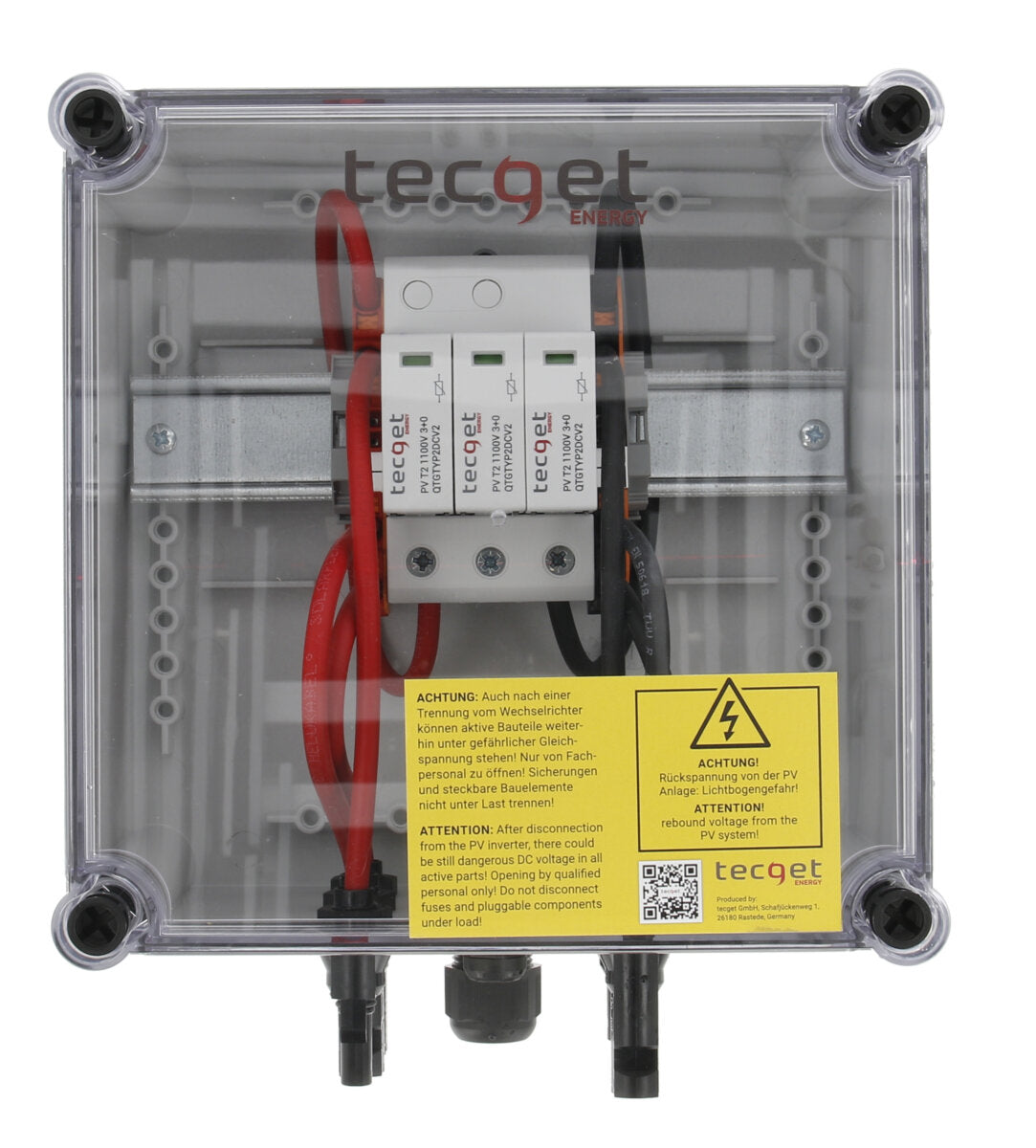

Tecget DC-Generatoranschlusskasten GAK V2 Typ 2, 1 MPP, MC4 (Lieferung ohne Stecker) - 500701
€ 105,49 exkl. USt.
Tecget DC-Generatoranschlusskasten GAK V2 Typ 2, 1 MPP, MC4 (Lieferung ohne Stecker) - 500701 ist verfügbar und versandbereit.
Wir empfehlen originale Stäubli MC4-Gegenstecker, da der Kasten Stäubli-Anschlüsse hat und ohne Stecker geliefert wird. In der Regel brauchen Sie 3 Sets (2 Strings und 1 Ausgang). Stecker verschiedener Hersteller sollten nicht kombiniert werden.
Vorteile auf einen Blick
Integrierter Typ-2-Ableiter
1x steckbarer Überspannungsableiter Typ 2 nach EN 61643-31, Nennableitstrom 20 kA, Schutzpegel Up ≤ 4 kV.
Vormontierte MC4-Anschlüsse
MC4-Steckverbinder (Stäubli) für 2 IN / 1 OUT -- Lieferung ohne Stecker, mit Staubschutzkappen.
Robustes Gehäuse
Gehäuse aus Polycarbonat GF20 mit Klarsichtdeckel, Schutzart IP 54 für die Montage im geschützten Bereich.
Plombierbarer Deckel
Klarsichtdeckel mit Kreuzschlitzschraube, plombierbar -- Funktions-/Defektanzeige des Ableiters grün/rot ablesbar.
Kompakte Wandmontage
Abmessungen 210 x 210 x 132 mm, 1,8 kg -- inklusive Bohrschablone und 2x PV-Warnaufkleber.
Bis 39 A je MPP
Max. Strom je MPP 39 A, Druckausgleichselement gegen Kondensat, Einsatz bis 2000 m über NN.
Technische Daten
| Parameter | Wert |
|---|---|
| Produktart | DC-Generatoranschlusskasten mit Klarsichtdeckel und vormontierten MC4-Anschlüssen |
| MPP-Tracker | 1 (2 IN / 1 OUT) |
| Überspannungsschutz | Typ 2 (1x Ableiter T2, 1100 V DC, steckbar) |
| Ableiter: Norm | EN 61643-31 / IEC 61643-31, Typ 2 / Class II |
| Ableiter: Schutzpegel Up | ≤ 4 kV |
| Ableiter: Nennableitstrom In (8/20 µs) | 20 kA |
| Ableiter: Max. Ableitstrom Imax (8/20 µs) | 40 kA |
| Ableiter: Kurzschlussfestigkeit | 10 kA |
| Ableiter: Max. PV-Spannung (UCPV) | 1170 V |
| Ableiter: Ansprechzeit | ≤ 25 ns |
| Ableiter: Funktions-/Defektanzeige | grün / rot |
| Max. Spannung (Umax) | 1100 V DC |
| Max. Strom je MPP (Imax) | 39 A |
| Strangsicherung | nein |
| Anschluss +/- | MC4 (Stäubli) |
| Querschnitt Klemmen +/- | 6 mm² |
| Querschnitt Klemmen PE | 25 mm² |
| Kabeldurchführung PE | 1x M20 |
| Gehäusematerial | Polycarbonat GF20 |
| Deckelbefestigung | Kreuzschlitzschraube, plombierbar |
| Schutzart | IP 54 |
| Montage | Wandmontage (geschützter Bereich) |
| Temperaturbereich | -20 °C bis +35 °C |
| Einsatzhöhe über NN (max.) | 2000 m |
| Abmessungen (L x B x H) | 210 x 210 x 132 mm |
| Gewicht | 1,8 kg |
| Lieferumfang | Gehäuse mit 1x Überspannungsableiter Typ 2, Druckausgleichselement, MC4-Staubschutzkappen, Bohrschablone, 2x PV-Aufkleber (kein Montagematerial) |
| Hinweis | Lieferung ohne Stecker |
| Herstellernummer | 500701 |
Auszeichnungen & Zertifikate
Häufig gestellte Fragen
Was ist der Tecget GAK V2 Typ 2 Generatoranschlusskasten?
Der Tecget GAK V2 ist ein DC-Generatoranschlusskasten für PV-Anlagen, der zwei PV-Strings vor dem Wechselrichter auf einen MPP-Tracker zusammenführt und mit einem integrierten Überspannungsableiter Typ 2 schützt. Er verarbeitet einen MPP-Tracker mit 2 Eingängen und 1 Ausgang (2 IN / 1 OUT) über vormontierte MC4-Anschlüsse bis 1100 V DC.
Für welche PV-Anlagen eignet sich der Generatoranschlusskasten?
Der GAK V2 eignet sich für PV-Anlagen, bei denen zwei Strings auf einen MPP-Tracker zusammengeführt werden, mit bis zu 39 A Strom und 1100 V DC Systemspannung. Mit Schutzart IP 54 und dem Temperaturbereich von -20 °C bis +35 °C ist er für die Wandmontage im geschützten Bereich bis 2000 m über NN ausgelegt.
Welchen Überspannungsschutz bietet der GAK V2?
Verbaut ist ein steckbarer Überspannungsableiter Typ 2 nach EN 61643-31 / IEC 61643-31 (Class II) mit Nennableitstrom In von 20 kA, maximalem Ableitstrom Imax von 40 kA und einem Schutzpegel Up von ≤ 4 kV. Die Ansprechzeit liegt bei ≤ 25 ns, der Zustand wird über eine grün/rote Funktions-/Defektanzeige sichtbar.
Ist eine Strangsicherung enthalten?
Nein, der GAK V2 enthält keine Strangsicherung. Ob eine Strangsicherung erforderlich ist, hängt von der konkreten Modulkonfiguration ab.
Wird der Anschlusskasten mit Steckern geliefert?
Nein, die Lieferung erfolgt ohne Stecker. Der GAK V2 hat vormontierte MC4-Anschlüsse (Stäubli) und wird mit MC4-Staubschutzkappen, Druckausgleichselement, Bohrschablone und 2 PV-Aufklebern geliefert -- Montagematerial ist nicht enthalten.
Wer ist Tecget?
Tecget ist ein Hersteller von Komponenten für die Elektro- und Photovoltaik-Installation, darunter Generatoranschlusskästen, Überspannungsschutz und DC-Verteiltechnik für PV-Anlagen.
Wo kann ich den Generatoranschlusskasten in Österreich kaufen?
Den Tecget GAK V2 Typ 2 erhalten Sie online bei SOLARVIC über solarvic.at. Bei Fragen zur Auslegung Ihrer DC-Verschaltung hilft das SOLARVIC-Team gerne weiter.
Hinweis: Die technischen Daten in dieser Beschreibung basieren auf Herstellerangaben und dem hinterlegten Datenblatt. Bei Abweichungen ist stets das aktuelle Datenblatt des Herstellers maßgeblich.
