Tecget DC-Generatoranschlusskasten GAK V2 Typ 1+2, 2 MPP, MC4 (Lieferung ohne Stecker) - 500753
€ 183,00 exkl. USt.
Tecget DC-Generatoranschlusskasten GAK V2 Typ 1+2, 2 MPP, MC4 (Lieferung ohne Stecker) - 500753 ist verfügbar und versandbereit.
Wir empfehlen originale Stäubli MC4-Gegenstecker, da der Kasten Stäubli-Anschlüsse hat und ohne Stecker geliefert wird. In der Regel brauchen Sie 6 Sets (je MPP 2 Strings und 1 Ausgang). Stecker verschiedener Hersteller sollten nicht kombiniert werden.
Vorteile auf einen Blick
Überspannungsschutz Typ 1+2
Zwei steckbare DC-Ableiter nach EN 61643-31, 1100 V DC, Schutzpegel Up 3800 V und Ansprechzeit < 25 ns.
2 MPP-Tracker vorbereitet
2 IN / 1 OUT je MPP mit vormontierten MC4-Anschlüssen (Stäubli) -- Lieferung ohne Gegenstecker.
IP 54 für geschützten Bereich
Gehäuse aus Polycarbonat GF20 mit Druckausgleichselement für sichere Wandmontage im geschützten Bereich.

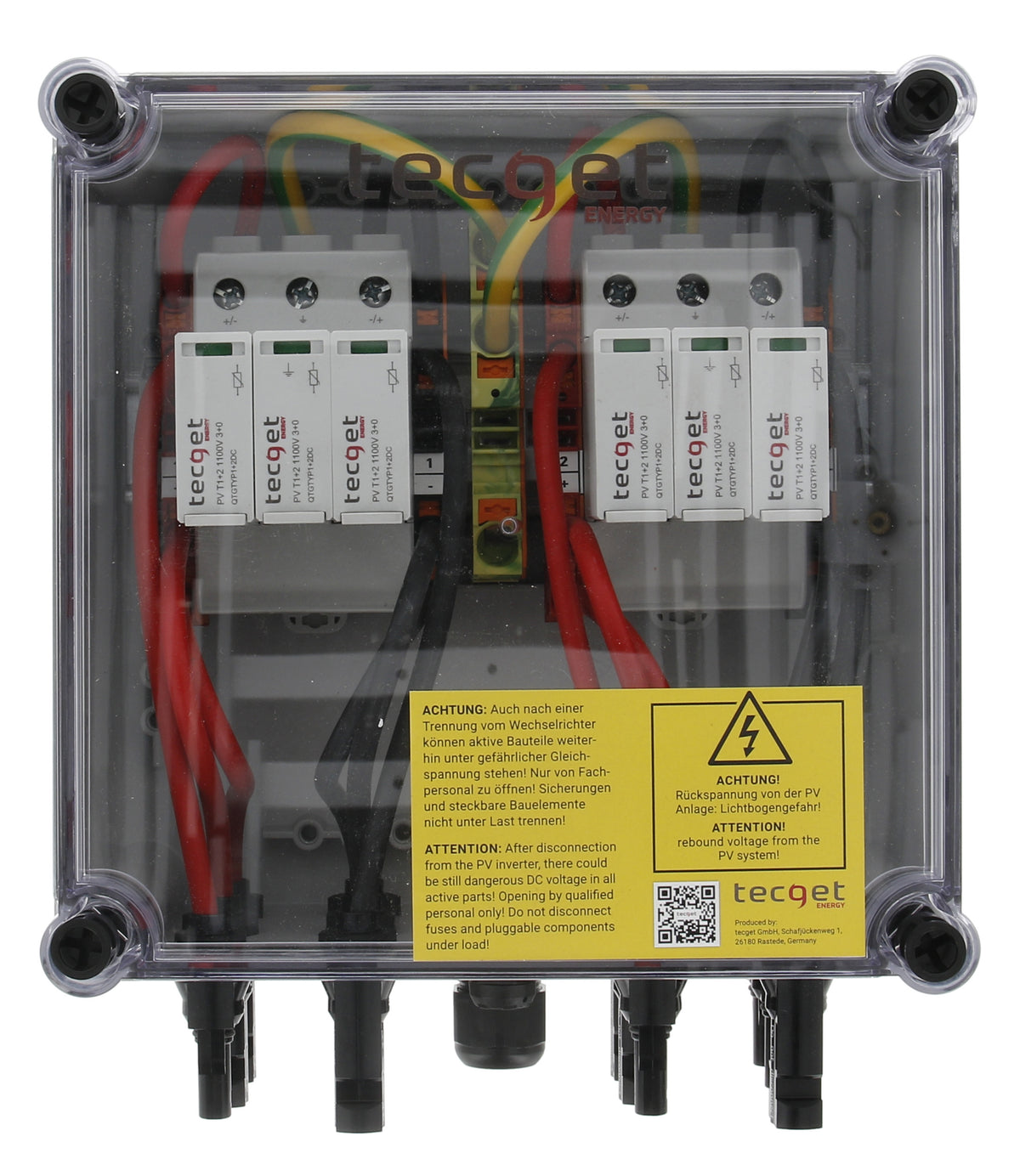

Klarsichtdeckel mit Statusanzeige
Defektanzeige grün / nicht grün der Ableiter jederzeit sichtbar -- Deckel plombierbar verschraubt.
Push-in PE-Klemme
Push-in CAGE CLAMP für PE bis 16 mm² Nennquerschnitt, M20-Kabeldurchführung für den Potentialausgleich.
Montagefertiger Lieferumfang
Inklusive Bohrschablone, MC4-Staubschutzkappen und 2x PV-Warnaufkleber für die normgerechte Installation.
Technische Daten
| Parameter | Wert |
|---|---|
| Produktart | DC-Generatoranschlusskasten mit Klarsichtdeckel und vormontierten MC4-Anschlüssen |
| Überspannungsschutz | Typ 1+2 (2x Ableiter T1+2, 1100 V DC, steckbar) |
| Ableiter-Norm | EN 61643-31 / IEC 61643-31, Typ 1+2 |
| Schutzpegel Up (+/-) | 3800 V |
| Ansprechzeit | < 25 ns |
| Nennableitstrom In (8/20 µs) | 20 kA |
| Max. Ableitstrom Imax (8/20 µs) | 50 kA |
| Kurzschlussfestigkeit | 11 kA |
| Funktions-/Defektanzeige | grün / nicht grün |
| MPP-Tracker | 2 |
| Strings pro MPP | 2 IN / 1 OUT |
| Max. Spannung (Umax) | 1100 V DC |
| Max. Strom je MPP (Imax) | 39 A |
| Strangsicherung | nein |
| Anschluss +/- | MC4 (Stäubli) |
| Querschnitt Klemmen +/- | 6 mm² |
| PE-Klemme | Push-in CAGE CLAMP, Nennquerschnitt 16 mm² (starr/flexibel 0,5–25 mm², flexibel mit Aderendhülse 2,5–16 mm²) |
| Kabeldurchführung PE | 1x M20 |
| Schutzart | IP 54 |
| Gehäusematerial | Polycarbonat GF20 |
| Deckelbefestigung | Kreuzschlitzschraube, plombierbar |
| Montage | Wandmontage, geschützter Bereich |
| Temperaturbereich | -20 °C bis +35 °C |
| Einsatzhöhe über NN (max.) | 2000 m |
| Abmessungen (L x B x H) | 210 x 210 x 132 mm |
| Gewicht | 2,7 kg |
| Lieferumfang | Gehäuse mit 2x Überspannungsableiter Typ 1+2, Druckausgleichselement, MC4-Staubschutzkappen, Bohrschablone, 2x PV-Aufkleber |
| Hinweis | Lieferung ohne Stecker |
| Herstellernummer | 500753 |
Auszeichnungen & Zertifikate
Häufig gestellte Fragen
Was ist der Tecget GAK V2 Generatoranschlusskasten?
Der Tecget GAK V2 ist ein DC-Generatoranschlusskasten für Photovoltaikanlagen, der die Stränge von bis zu 2 MPP-Trackern bündelt und mit zwei steckbaren Überspannungsableitern vom Typ 1+2 gegen Blitz- und Überspannungsschäden schützt. Das Gehäuse aus Polycarbonat GF20 ist in Schutzart IP 54 ausgeführt und für Systemspannungen bis 1100 V DC ausgelegt.
Für welche Anlagen eignet sich der Generatoranschlusskasten?
Er passt für PV-Anlagen mit zwei MPP-Trackern, bei denen je MPP zwei Strings zusammengeführt werden (2 IN / 1 OUT). Der maximale Strom je MPP beträgt 39 A, die maximale Systemspannung 1100 V DC -- geeignet für kleinere bis mittlere Dachanlagen, bei denen ein kombinierter Anschluss- und Überspannungsschutz gefordert ist.
Wie funktioniert der Überspannungsschutz Typ 1+2?
Der Kasten enthält zwei steckbare DC-Ableiter nach EN 61643-31 / IEC 61643-31 mit einem Schutzpegel Up von 3800 V und einer Ansprechzeit unter 25 ns. Der Nennableitstrom liegt bei 20 kA, der maximale Ableitstrom bei 50 kA. Eine Defektanzeige (grün / nicht grün) hinter dem Klarsichtdeckel zeigt den Zustand der Ableiter jederzeit an.
Warum wird der Kasten ohne Stecker geliefert?
Die MC4-Anschlüsse (Stäubli) sind bereits vormontiert, die passenden Gegenstecker für Ihre Modulleitungen werden jedoch nicht mitgeliefert. So können Sie die zu Ihrer Verkabelung passenden MC4-Steckverbinder frei wählen. Für den Transportschutz liegen MC4-Staubschutzkappen bei.
Wer ist Tecget?
Tecget ist ein Hersteller von Komponenten für die Photovoltaik- und Elektroinstallation, darunter Generatoranschlusskästen, Überspannungsschutz und Zubehör für den sicheren DC-seitigen Anschluss von Solaranlagen.
Wo kann ich einen DC-Generatoranschlusskasten in Österreich kaufen?
Den Tecget GAK V2 sowie weiteres PV-Zubehör erhalten Sie bei SOLARVIC über solarvic.at. SOLARVIC ist auf Photovoltaik- und Elektro-Großhandel in Österreich spezialisiert.
Wie kann ich bestellen?
Direkt online über solarvic.at -- bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
Hinweis: Die technischen Daten in dieser Beschreibung basieren auf Herstellerangaben und dem hinterlegten Datenblatt. Bei Abweichungen ist stets das aktuelle Datenblatt des Herstellers maßgeblich.
