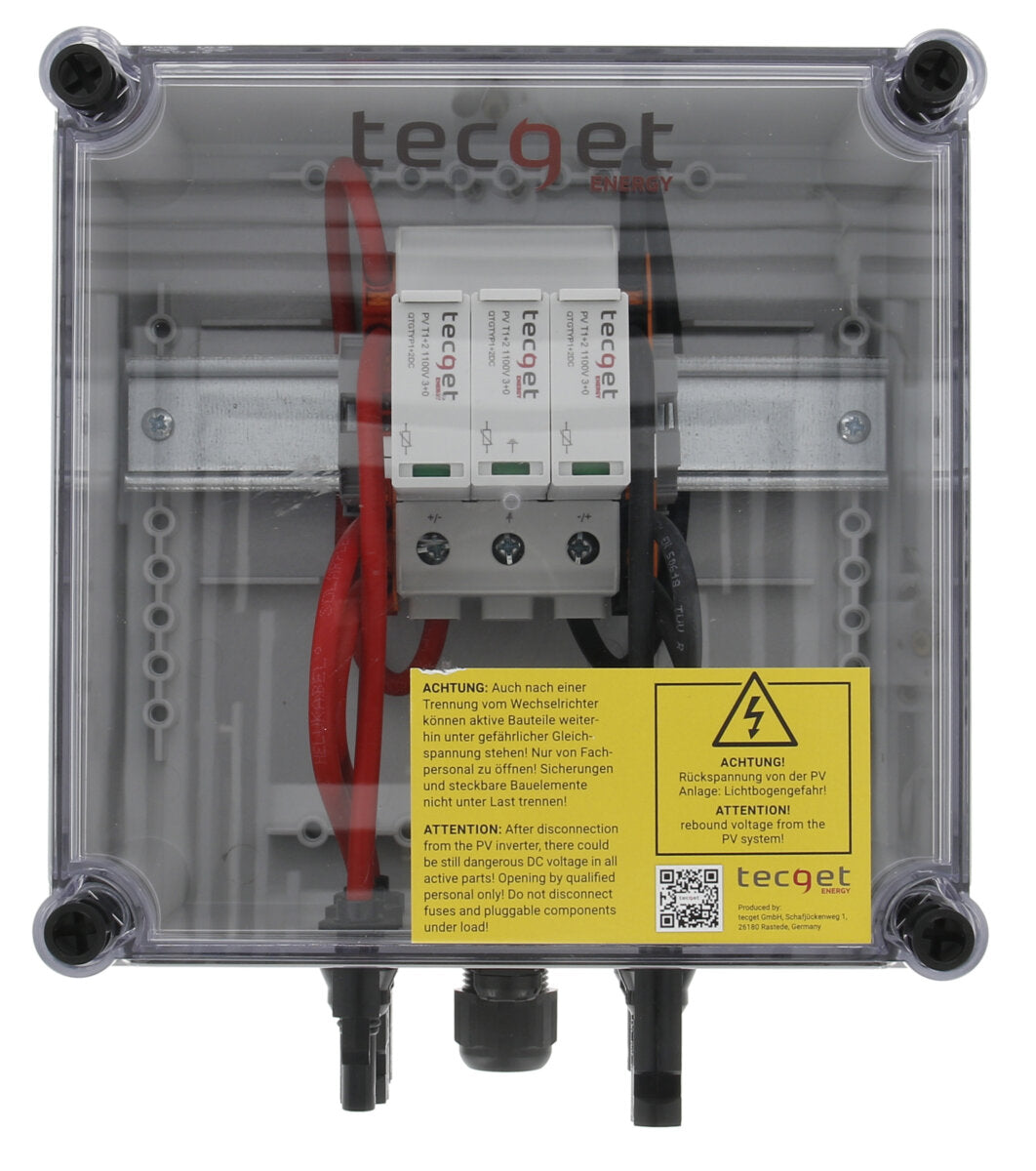

Tecget DC-Generatoranschlusskasten GAK V2 Typ 1+2, 1 MPP, MC4 (Lieferung ohne Stecker) - 500751
€ 126,66 exkl. USt.
Tecget DC-Generatoranschlusskasten GAK V2 Typ 1+2, 1 MPP, MC4 (Lieferung ohne Stecker) - 500751 ist verfügbar und versandbereit.
Wir empfehlen originale Stäubli MC4-Gegenstecker, da der Kasten Stäubli-Anschlüsse hat und ohne Stecker geliefert wird. In der Regel brauchen Sie 3 Sets (2 Strings und 1 Ausgang). Stecker verschiedener Hersteller sollten nicht kombiniert werden.
Vorteile auf einen Blick
Überspannungsableiter Typ 1+2
Werkseitig bestückter steckbarer Ableiter nach EN/IEC 61643-31 mit 1100 V DC, Schutzpegel Up 3800 V und Ansprechzeit unter 25 ns.
Vormontierte MC4-Anschlüsse
MC4 (Stäubli) für + und -, ausgelegt auf 2 Strings IN und 1 OUT je MPP-Tracker bei max. 39 A.
Robustes Gehäuse IP 54
Polycarbonat GF20 mit Klarsichtdeckel und Druckausgleichselement für die Montage im geschützten Bereich.
Sichtkontrolle des Ableiters
Funktions- und Defektanzeige grün / nicht grün durch den Klarsichtdeckel direkt ablesbar, Deckel plombierbar.
Montagefertig geliefert
Inklusive Bohrschablone, MC4-Staubschutzkappen, PV-Aufkleber und PE-Durchführung M20 für zügige Wandmontage.
Kompaktes Format
210 x 210 x 132 mm bei nur 1,9 kg, PE-Klemmen bis 25 mm², +/- Klemmen bis 6 mm².
Technische Daten
| Parameter | Wert |
|---|---|
| Produktart | DC-Generatoranschlusskasten mit Klarsichtdeckel und vormontierten MC4-Anschlüssen |
| Überspannungsschutz | Typ 1+2 (1x Ableiter T1+2, 1100 V DC, steckbar) |
| Ableiter: Norm | EN 61643-31 / IEC 61643-31, Typ 1+2 |
| Ableiter: Schutzpegel Up (+/-) | 3800 V |
| Ableiter: Ansprechzeit | < 25 ns |
| Ableiter: Nennableitstrom In (8/20 µs) | 20 kA |
| Ableiter: Max. Ableitstrom Imax (8/20 µs) | 50 kA |
| Ableiter: Gesamtableitstoßstrom (8/20 µs) | 40 kA |
| Ableiter: Kurzschlussfestigkeit | 11 kA |
| Ableiter: Max. PV-Spannung (UCPV) | 1100 V |
| Ableiter: Funktions-/Defektanzeige | grün / nicht grün |
| MPP-Tracker | 1 |
| Strings pro MPP | 2 IN / 1 OUT |
| Max. Spannung (Umax) | 1100 V DC |
| Max. Strom je MPP (Imax) | 39 A |
| Strangsicherung | nein |
| Anschluss +/- | MC4 (Stäubli) |
| Querschnitt Klemmen +/- | 6 mm² |
| Querschnitt Klemmen PE | 25 mm² |
| Kabeldurchführung PE | 1x M20 |
| Gehäusematerial | Polycarbonat GF20 |
| Deckelbefestigung | Kreuzschlitzschraube, plombierbar |
| Schutzart | IP 54 |
| Montage / Montageort | Wandmontage, geschützter Bereich |
| Temperaturbereich | -20 °C bis +35 °C |
| Einsatzhöhe über NN (max.) | 2000 m |
| Abmessungen (L x B x H) | 210 x 210 x 132 mm |
| Gewicht | 1,9 kg |
| Lieferumfang | Gehäuse mit 1x Überspannungsableiter Typ 1+2, Druckausgleichselement, MC4-Staubschutzkappen, Bohrschablone, 2x PV-Aufkleber (kein Montagematerial) |
| Hinweis | Lieferung ohne Stecker |
| Herstellernummer | 500751 |
Auszeichnungen & Zertifikate
Häufig gestellte Fragen
Was ist der Tecget DC-Generatoranschlusskasten GAK V2 Typ 1+2?
Es handelt sich um einen Anschlusskasten für die Gleichstromseite einer Photovoltaikanlage. Er bündelt die Strings eines MPP-Trackers (2 IN / 1 OUT) über vormontierte MC4-Anschlüsse und schützt die Anlage mit einem integrierten Überspannungsableiter Typ 1+2 bis 1100 V DC.
Für welche Anlagen eignet sich der GAK V2?
Der Anschlusskasten ist für PV-Systeme mit einem MPP-Tracker ausgelegt und verarbeitet zwei parallele Strings mit maximal 39 A je MPP und bis zu 1100 V DC Systemspannung. Er eignet sich für die Wandmontage in geschützten Bereichen mit Schutzart IP 54.
Welchen Überspannungsschutz bietet das Gerät?
Verbaut ist ein steckbarer Überspannungsableiter Typ 1+2 nach EN 61643-31 / IEC 61643-31 mit einem Schutzpegel Up von 3800 V, einem Nennableitstrom von 20 kA und einem maximalen Ableitstrom von 50 kA (8/20 µs). Die Funktion ist über die Anzeige grün / nicht grün durch den Klarsichtdeckel ablesbar.
Benötigt der GAK V2 eine zusätzliche Strangsicherung?
Der Kasten ist ohne Strangsicherung ausgeführt: Er führt zwei Strings auf einen Ausgang zusammen und übernimmt den Überspannungsschutz. Ob eine Strangsicherung erforderlich ist, hängt von der konkreten Modulkonfiguration ab.
Wer ist Tecget?
Tecget ist ein Hersteller von Komponenten für die Photovoltaik, darunter DC-Anschlusskästen und Überspannungsschutzlösungen für den sicheren Betrieb von Solaranlagen.
Wo kann ich einen DC-Generatoranschlusskasten in Österreich kaufen?
Den Tecget GAK V2 Typ 1+2 erhalten Sie online bei SOLARVIC auf solarvic.at. SOLARVIC ist ein österreichischer PV- und Elektro-Großhandel und liefert österreichweit.
Wie kann ich bestellen?
Direkt online über solarvic.at -- bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
Hinweis: Die technischen Daten in dieser Beschreibung basieren auf Herstellerangaben und dem hinterlegten Datenblatt. Bei Abweichungen ist stets das aktuelle Datenblatt des Herstellers maßgeblich.
