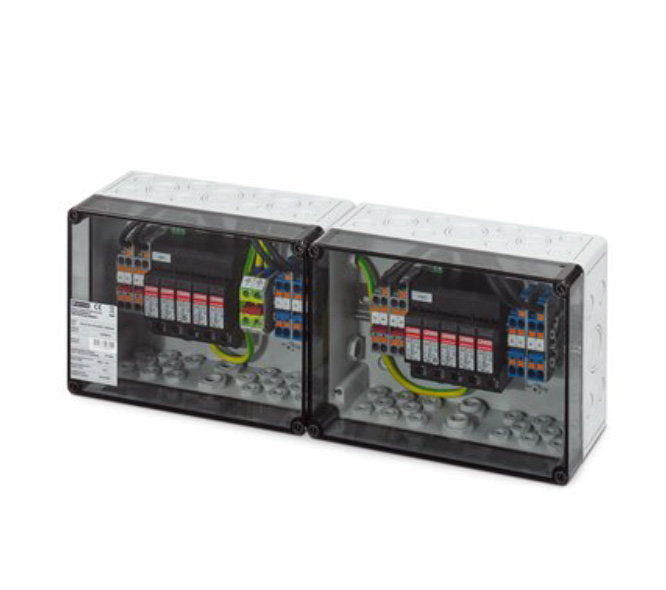

Phoenix Contact Überspannungsschutz-Box - 1491583
€ 358,04 exkl. USt.
Phoenix Contact Überspannungsschutz-Box - 1491583 ist verfügbar und versandbereit.
Vorteile auf einen Blick
DC-Überspannungsschutz Typ 1 und Typ 2
Kombinierter Blitz- und Überspannungsschutz für die DC-Seite bis 1000 V Eingangsspannung.
8 Stringeingänge, 4 MPPT
Verteilt auf zwei Gehäuse mit je 4 Stringeingängen für Anlagen mit bis zu 4 MPP-Trackern.
Schutzklasse IP65
Staubdichtes und strahlwassergeschütztes Gehäuse für die Montage im Außenbereich.
Feder- und Schraubklemmen
DC-Anschluss über Federklemmen bzw. Schraubklemme für Stringquerschnitte von 4–6 mm².
Einsatz ab -20 °C
Für den Betrieb bei Umgebungstemperaturen bis -20 °C ausgelegt – auch im Winterbetrieb.
Zwei-Gehäuse-Set
Lieferung als Set aus zwei Gehäusen mit je 180 x 508 x 111 mm und 6,0 kg Gewicht.
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Phoenix Contact |
| Herstellernummer | 1491583 |
| DC-Überspannungsschutz | Typ 1 und Typ 2 |
| Schutzklasse | IP65 |
| max. Eingangsspannung DC | 1000 V |
| max. DC-Leerlaufspannung | 1100 V |
| Stringeingänge gesamt | 8 |
| max. Stringausgänge | 8 |
| Anzahl MPPT | 4 |
| Strom pro MPPT | bis 40 A |
| max. Eingangsstrom pro String | 20 A |
| DC-Anschluss | Federklemmen / Schraubklemme |
| Kabelquerschnitt Strings | 4–6 mm² |
| Kabelquerschnitt PE | 2 x 16 mm² |
| Strangsicherungen | nicht enthalten |
| String-Überwachung | nein |
| Abmessungen | 2 Gehäuse mit je 180 x 508 x 111 mm (H x B x T) |
| Gewicht je Gehäuse | 6,0 kg |
| Umgebungstemperatur min. | -20 °C |
Häufig gestellte Fragen
Was ist die Phoenix Contact Überspannungsschutz-Box?
Die Überspannungsschutz-Box (String Combiner Box) ist ein DC-Anschlusskasten für Photovoltaikanlagen. Sie fasst bis zu 8 Stringeingänge auf 4 MPP-Tracker zusammen und schützt die DC-Seite mit kombiniertem Überspannungsschutz Typ 1 und Typ 2 bis 1000 V Eingangsspannung. Geliefert wird das Set als zwei Gehäuse mit je 180 x 508 x 111 mm.
Für welche Anlagen eignet sich die Box?
Die Box eignet sich für PV-Anlagen mit bis zu 8 Strings und 4 MPP-Trackern. Pro String sind bis zu 20 A und pro MPPT bis zu 40 A zulässig, die maximale DC-Eingangsspannung liegt bei 1000 V (Leerlaufspannung bis 1100 V). Der Anschluss erfolgt über Feder- bzw. Schraubklemmen für Querschnitte von 4–6 mm².
Sind Strangsicherungen enthalten?
Nein, Strangsicherungen sind nicht im Lieferumfang enthalten und müssen bei Bedarf separat ergänzt werden. Auch eine integrierte String-Überwachung ist nicht vorhanden – die Box konzentriert sich auf die Zusammenführung der Strings und den DC-Überspannungsschutz Typ 1 und Typ 2.
Ist die Box für den Außenbereich geeignet?
Ja. Das Gehäuse erfüllt die Schutzklasse IP65 und ist damit staubdicht und gegen Strahlwasser geschützt. Der Betrieb ist bei Umgebungstemperaturen bis -20 °C möglich, sodass die Box auch im Außen- und Winterbetrieb eingesetzt werden kann.
Wer ist Phoenix Contact?
Phoenix Contact ist ein etablierter Hersteller von Komponenten für Elektrotechnik, Automatisierung und Verbindungstechnik. Das Sortiment umfasst unter anderem Überspannungsschutz, Anschlusstechnik und Systemlösungen für die Energie- und Photovoltaikbranche.
Wo kann ich Überspannungsschutz für PV-Anlagen in Österreich kaufen?
DC-Überspannungsschutz und Combiner Boxen wie diese Phoenix Contact Box erhalten Sie bei SOLARVIC über solarvic.at. Im Onlineshop finden Sie das Produkt mit allen technischen Daten und können es direkt bestellen.
Wie kann ich bestellen?
Direkt online über solarvic.at – bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
€ 358,04 exkl. USt.
Phoenix Contact Überspannungsschutz-Box - 1491583 ist verfügbar und versandbereit.
