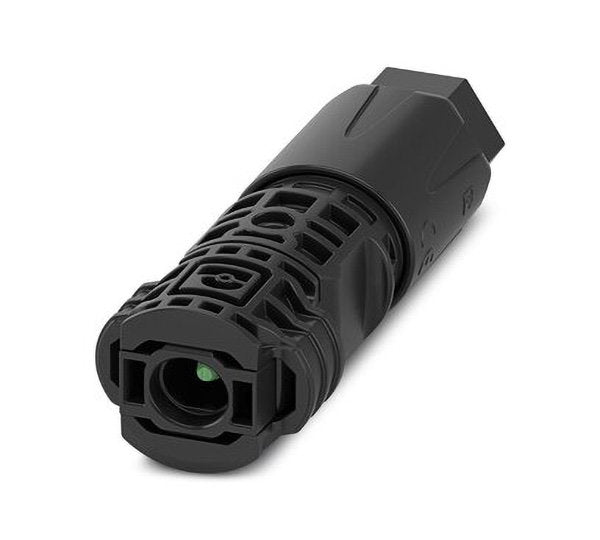

Phoenix Contact PV-C4M-S 6-16 (-) - 1284632
€ 4,58 exkl. USt.
Phoenix Contact PV-C4M-S 6-16 (-) - 1284632 ist verfügbar und versandbereit.
Vorteile auf einen Blick
Minus-Steckverbinder
PV-C4M-S 6-16 in schwarz mit Polarität Minus (-) für die DC-Seite von Photovoltaikanlagen.
1500 V / 60 A
Ausgelegt auf 1500 V DC Nennspannung und 60 A Nennstrom für moderne Hochvolt-Strings.
Federkraftanschluss
Anschluss per Federkraft-/Federzugklemme für schnelle, werkzeugarme Konfektionierung des Leiters.
16 mm² Leiterquerschnitt
Für Solarleitungen bis 16 mm² und einen Kabelaußendurchmesser von 10 mm geeignet.
Werkzeug-Entriegelung
Verriegelung lässt sich nur mit Werkzeug lösen – schützt vor unbeabsichtigtem Trennen unter Last.
Kompakt & leicht
Baugröße 81,2 x 23,7 x 27,4 mm bei nur 24 g Gewicht pro Steckverbinder.
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Phoenix Contact |
| Herstellernummer | 1284632 |
| Bauart | PV-Steckverbinder, 1-polig |
| Polarität | Minus (-) |
| Farbe | Schwarz |
| Nennspannung | 1500 V DC |
| Nennstrom | 60 A |
| Leiterquerschnitt | 16 mm² |
| Kabel-Außendurchmesser | 10 mm |
| Anschlussart | Federkraft / Federzugklemme |
| Entriegelung | nur mit Werkzeug |
| Abmessungen | 81,2 x 23,7 x 27,4 mm |
| Gewicht | 0,024 kg |
Häufig gestellte Fragen
Was ist der Phoenix Contact PV-C4M-S 6-16?
Der PV-C4M-S 6-16 ist ein einpoliger DC-Steckverbinder für Photovoltaikanlagen mit Polarität Minus (-). Er wird an Solarleitungen konfektioniert und stellt die Steckverbindung auf der Gleichstromseite zwischen Modulen, Strings und Wechselrichter her.
Für welche Leiterquerschnitte und Kabel eignet sich der Steckverbinder?
Der Steckverbinder ist für Solarleitungen bis 16 mm² Leiterquerschnitt und einen Kabelaußendurchmesser von 10 mm ausgelegt. Der Anschluss erfolgt über eine Federkraft-/Federzugklemme.
Wie hoch sind Nennspannung und Nennstrom?
Der PV-C4M-S 6-16 ist auf eine Nennspannung von 1500 V DC und einen Nennstrom von 60 A ausgelegt und damit für moderne Hochvolt-Strings in Photovoltaikanlagen geeignet.
Wie wird die Verbindung wieder getrennt?
Die Verriegelung lässt sich ausschließlich mit Werkzeug lösen. Das verhindert ein unbeabsichtigtes Trennen der Steckverbindung unter Last und erhöht die Betriebssicherheit.
Wer ist Phoenix Contact?
Phoenix Contact ist ein etablierter Hersteller von Verbindungstechnik und elektronischen Komponenten mit einem breiten Portfolio für Industrie und Photovoltaik, darunter Steckverbinder für die DC-Seite von Solaranlagen.
Wo kann ich PV-Steckverbinder in Österreich kaufen?
PV-Steckverbinder wie den Phoenix Contact PV-C4M-S 6-16 erhalten Sie bei SOLARVIC online unter solarvic.at. Bei Fragen zur Auswahl unterstützt Sie das SOLARVIC-Team gerne.
Wie kann ich bestellen?
Direkt online über solarvic.at – bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
