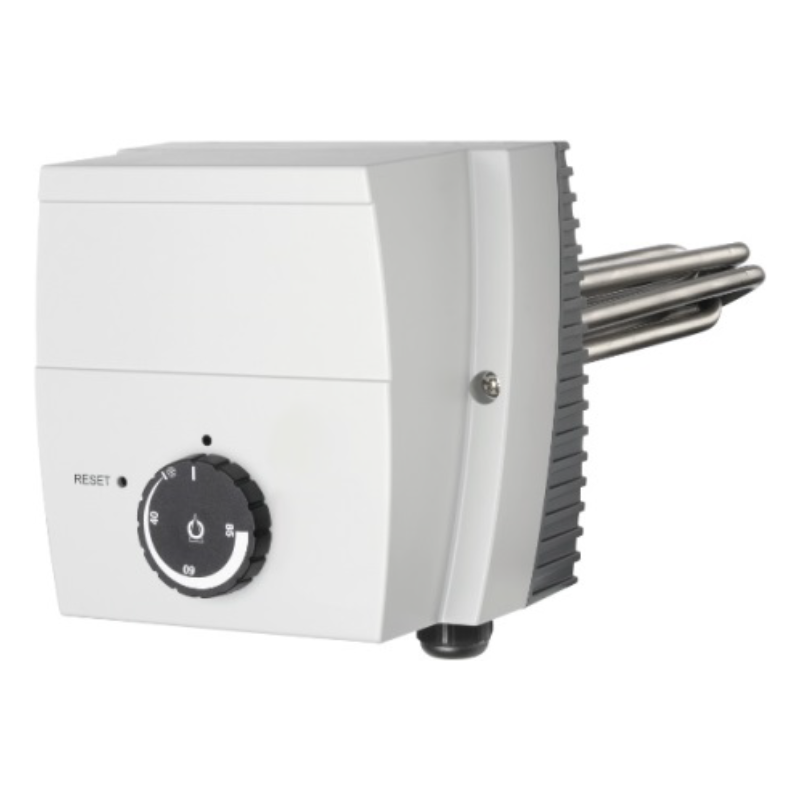

Askoma Einschraubheizstab AHIR-BI-PV4-A 3,5 kW, 7-stufig, 400V
€ 506,97 exkl. USt.
Askoma Einschraubheizstab AHIR-BI-PV4-A 3,5 kW, 7-stufig, 400V ist verfügbar und versandbereit.
Beschreibung
Einschraub-Heizkörper mit Temperaturregler/-begrenzer-Kombination und Leistungsumschaltung für Photovoltaikanlagen. Als Zusatzheizung von Trink- und Heizungswasser. Der Heizkörper besteht aus drei U-förmigen Rundheizstäben in Incoloy 825, isoliert in einem Messingnippel R 1½″ montiert – auch für emaillierte Speicher geeignet.
- Isolierte Montage im Messingnippel
- Geeignet für Edelstahl-, Schwarzstahl- & emaillierte Speicher
- Per DIP-Schalter umschaltbar
- Integrierter TR + STB nach EN 14597
- Rundheizstäbe Incoloy 825 (2.4858)
- Federklemm-Anschlusstechnik
Technische Daten
| Parameter | Wert |
|---|---|
| Modell | AHIR-BI-PV4-A-3.5 |
| Bestell-Nr. | 012-6172 |
| Leistung | 3,5 kW |
| Einschraubtiefe | 600 mm |
| Anschluss | R 1½″ konisch (Messingnippel) |
| Material Heizstab | Incoloy 825 (2.4858) |
| Spannung | 400 V 3~ |
| Unbeheizte Zone | 150 mm |
| Oberflächenbelastung | 8–9 W/cm² |
| Temperaturregler (TR) | 0–85 °C einstellbar, EN 14597 Typ 2 B |
| Sicherheits-Temperaturbegrenzer (STB) | 110 °C, bruchsicher, EN 14597 Typ 2 BK |
| Betriebsdruck | max. 10 bar |
| Schutzart | IP41 nach EN 60529 |
| Anschlussklemmen | Federklemm- oder Schraubtechnik |
| Lager-/Transport-Temperatur | −30 … +90 °C |
Technische Parameter
Technische Parameter
Heizstab für Photovoltaikanlagen
Dieser Heizstab eignet sich ideal zur Unterstützung von Trink- und Heizungswassererwärmung in Photovoltaikanlagen. Er besteht aus robusten U-förmigen Rundheizstäben, die in einem Messingnippel montiert sind, wodurch eine hohe Lebensdauer und Kompatibilität mit emaillierten Speichern gewährleistet wird.
Der integrierte elektromechanische Temperaturregler sorgt für eine zuverlässige Kontrolle der Wassertemperatur, während der bruchsichere Temperaturbegrenzer für zusätzliche Sicherheit sorgt. Dieser Heizstab bietet eine effiziente und sichere Lösung für Ihre Photovoltaikanlage.
| Kategorie | Merkmal | Wert |
| Anwendungsbereich | Einstellbereich | 0……28...85 °C |
| Anwendungsbereich | Ausschalttemperatur ϑoff | 110 °C (0-9 K) |
| Anwendungsbereich | Umgebungstemperatur am Schaltwerk | max. 50 °C (T50) |
| Anwendungsbereich | Thermische Schaltdifferenz | 11.0 K ± 5.5 K |
| Anwendungsbereich | Umgebungstemperatur bei Lagerung und Transport | -30...+90 °C |
| Anwendungsbereich | Eichtoleranz | ± 7 K |
| Anwendungsbereich | Zeitkonstante in Wasser | <45 s |
| Ausführung | Anschlussgewinde | R 1½" konisch |
| Ausführung | Messingnippel | CuZn40Pb2 |
| Ausführung | Rundheizstab | Incoloy 825, 2.4858 |
| Ausführung | Oberflächenbelastung | 8-9 W/cm² |
| Ausführung | Elektrischer Anschluss | Federklemmtechnik |
| Ausführung | Betriebsdruck | max. 10 bar |
| Gehäuse | Gehäuseoberteil | Polycarbonat, RAL 7035 (lichtgrau) |
| Gehäuse | Gehäuseunterteil | Polycarbonat, RAL 7016 (anthrazitgrau) |
| Gehäuse | Schutzart | IP41 nach EN 60529 |
