NYY-J 1x70 RM 0,6/1kV Schnittlänge
€ 17,86 exkl. USt.
NYY-J 1x70 RM 0,6/1kV Schnittlänge ist verfügbar und versandbereit.

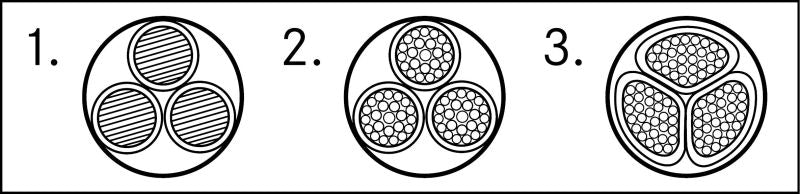

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform, s = sektorförmiger Leiter, e = eindrähtiger Leiter, m = mehrdrähtiger Leiter,, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Technische Parameter
Technische Parameter
| Leiter-Material | Kupfer | AWG-Größe | 00 |
| Beidraht | Nein | Raucharm nach EN IEC 61034-2 | Nein |
| Leiternennquerschnitt | 70 mm² | Nennspannung U | 1000 kV |
| Mit Schutzleiter | Ja | Mantelmaterial | Polyvinylchlorid (PVC) |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) | Ader-Kennzeichnung | Farbe |
| Äußere Leitschicht | Nein | Leiter-Klasse | Kl.2 = mehrdrähtig |
| Bleimantel | Nein | Schirm längswasserdicht | Nein |
| Max. zulässige Leitertemperatur | 70 °C | Schirm | Nein |
| Ader-Zahl | 1 | Ölbeständig nach EN IEC 60811-404 | Nein |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 255 mm | Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Leiter-Oberfläche | blank | Leitfähige Beschichtung | Nein |
| Leiter längswasserdicht | Nein | Nennspannung U0 | 0.6 kV |
| Leiter-Form | rund | Schichtenmantel | Nein |
| LWL-Elemente | Nein | Innere Leitschicht | Nein |
| Halogenfrei nach EN IEC 60754-2 | Nein | Außendurchmesser ca. | 17 mm |
| Mantel-Farbe | schwarz | Konzentrischer Leiter | ohne |
| Zulässige Kabelaußentemperatur bei Montage/Handling | -5..50 °C |
