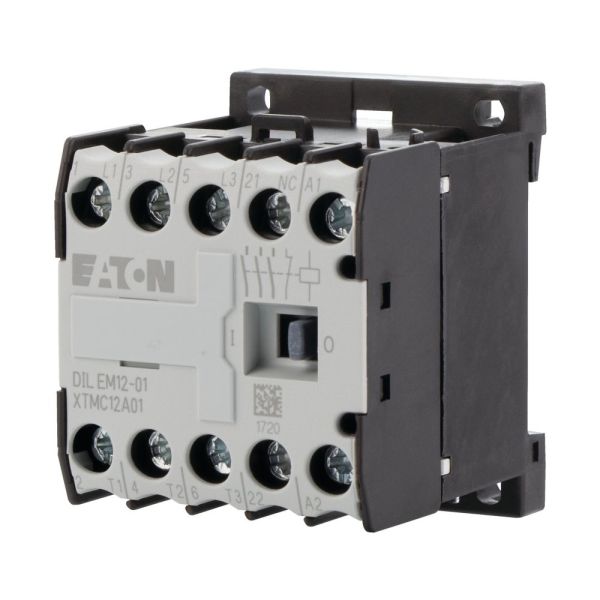

Leistungsschütz, 24 V DC, 3-polig, 380 V 400 V, 5,5 kW, Kontaktbestückung Ö = Öffner= 1 Ö, Schraubklemmen, Gleichstrombetätigung – 127137
€ 50,37 exkl. USt.
Leistungsschütz, 24 V DC, 3-polig, 380 V 400 V, 5,5 kW, Kontaktbestückung Ö = Öffner= 1 Ö, Schraubklemmen, Gleichstrombetätigung – 127137 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Leistungsschütz, 24 V DC, 3-polig, 380 V 400 V, 5,5 kW, Kontaktbestückung Ö = Öffner= 1 Ö, Schraubklemmen, Gleichstrombetätigung – 127137 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW | Geeignet für Reiheneinbau | Nein |
| Anzahl der Hilfskontakte als Öffner | 1 | Betriebsspannung AC 60 Hz | 24..690 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A | Betriebsspannung AC 50 Hz | 24..690 V |
| Bemessungsbetriebsleistung NEMA | 3.7 kW | Bemessungssteuerspeisespannung AC 50 Hz | 0..0 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 0..0 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Anzahl der Hilfskontakte als Schließer | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung DC | 24..24 V | Höhe | 58 mm |
| Anschlussart Hauptstromkreis | Schraubanschluss | Tiefe | 54 mm |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.6 A | Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 | Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW |
| Breite | 45 mm |
