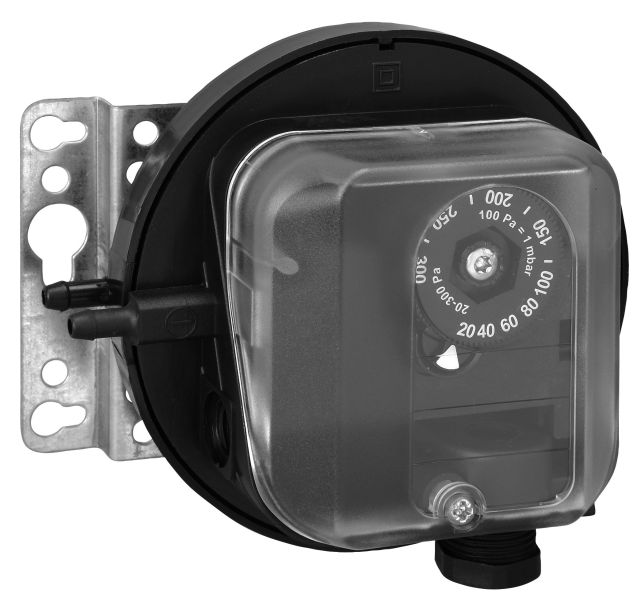

Differenzdruckschalter 20…300Pa Inneneinstellung – H5309098
€ 54,95 exkl. USt.
Differenzdruckschalter 20…300Pa Inneneinstellung – H5309098 ist verfügbar und versandbereit.
Differenzdruckschalter zur Überwachung von Überdruck, Differenz- oder Unterdruck von Luft und unbrennbaren, nicht aggressiven Gasen. Einsetzbar als Abzug- oder Ventilatorüberwachung oder Strömungswächter zur Sicherung elektrischer Heizregister, als Filterüberwachung, Luftdruckmangelsicherung oder Grenzwertregler. Hinweis: Wenn der Differenzdruckschalter einmal eine Spannung > 24 V und einen Strom > 0,1 A geschaltet hat, ist die Goldschicht an den Kontakten weggebrannt. Danach kann der Differenzdruckschalter nur noch mit dieser oder einer höheren Leistung betrieben werden. Hinweis: Das Schlauchset JZ-06/1 gehört nicht zum Lieferumfang und muss separat bestellt werden. Lieferung mit angebautem Montagebügel JZ-10.
Technische Parameter
Technische Parameter
| Geeignet als Wächter | Ja | Geeignet als 2 Punktregler | Ja |
| Geeignet als Begrenzer | Nein | Anfangseinstellung | 0.2..3 hPa |
| Berstdruck | 15000 bar | Mediumtemperatur | -15..80 °C |
| Anschluss | Schlauchstutzen | Bemessungsbetriebsspannung Ue bei AC 50 Hz | 0..0 V |
| Bemessungsbetriebsspannung Ue bei DC | 12..24 V | Anfangswert Messbereich Druck | 20 Pa |
| Endwert Messbereich Druck | 300 Pa | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 5 A |
| Anzahl der Hilfskontakte als Schließer | 0 | Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Wechsler | 1 | Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | 0 | Anzahl der Schließer als Hauptkontakte | 0 |
| Mit Handbetätigung | Nein | Mit manuellem Ein-/Ausschalter | Nein |
| Elektronische Ausführung | Nein | Explosionsgeschützt | Nein |
| Schutzart (IP) | IP54 | Höhe | 120 mm |
| Breite | 105 mm | Tiefe | 67 mm |
