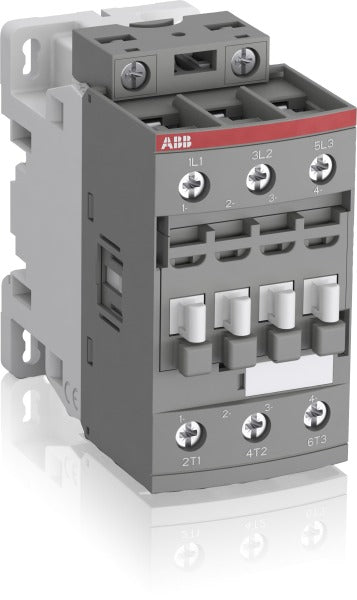

AF30Z Schütz 100-250V 50/60Hz/DC Low Power Consumption – 1SBL276001R2300
€ 158,68 exkl. USt.
AF30Z Schütz 100-250V 50/60Hz/DC Low Power Consumption – 1SBL276001R2300 ist verfügbar und versandbereit.
Die 3-poligen Schütze AF30Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
€ 158,68 exkl. USt.
AF30Z Schütz 100-250V 50/60Hz/DC Low Power Consumption – 1SBL276001R2300 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Höhe | 86 mm | Bemessungssteuerspeisespannung DC | 100..250 V |
| Spannungsart zur Betätigung | AC/DC | Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Öffner als Hauptkontakte | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 A | Breite | 45 mm |
| Bemessungsbetriebsleistung NEMA | 14.914 kW | Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 | Bemessungssteuerspeisespannung AC 60 Hz | 100..250 V |
| Geeignet für Reiheneinbau | Nein | Tiefe | 86 mm |
| Betriebsspannung AC 60 Hz | 690..690 V | Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 A | Bemessungssteuerspeisespannung AC 50 Hz | 100..250 V |
| Betriebsspannung AC 50 Hz | 690..690 V |
