ABB
Art.Nr: 15433205383499

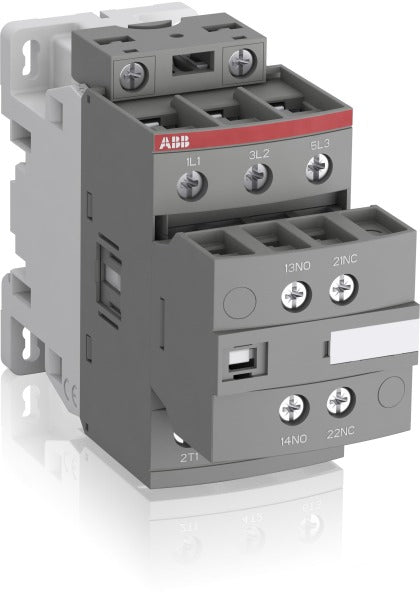

AF26 Schütz 100-250V 50/60Hz/DC – 1SBL237001R1311
Normaler Preis
Normaler Preis
€ 116,42
inkl. USt.
€ 97,02 exkl. USt.
€ 97,02 exkl. USt.
Grundpreis
Versand wird beim Checkout berechnet.
AF26 Schütz 100-250V 50/60Hz/DC – 1SBL237001R1311 ist verfügbar und versandbereit.
Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage
durch unser Team sowie durch ausgewählte Partnerbetriebe an.
Gemeinsam sorgen wir für eine fachgerechte Montage,
Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Technische Parameter
Technische Parameter
| Bemessungsbetriebsleistung NEMA | 7.457 kW | Spannungsart zur Betätigung | AC/DC |
| Betriebsspannung AC 50 Hz | 690..690 V | Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A | Breite | 45 mm |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A | Bemessungssteuerspeisespannung DC | 100..250 V |
| Betriebsspannung AC 60 Hz | 690..690 V | Anzahl der Hilfskontakte als Öffner | 1 |
| Anschlussart Hauptstromkreis | Schraubanschluss | Anzahl der Hilfskontakte als Schließer | 1 |
| Höhe | 86 mm | Anzahl der Öffner als Hauptkontakte | 0 |
| Tiefe | 111.5 mm | Bemessungssteuerspeisespannung AC 50 Hz | 100..250 V |
| Geeignet für Reiheneinbau | Nein | Bemessungssteuerspeisespannung AC 60 Hz | 100..250 V |
| Anzahl der Schließer als Hauptkontakte | 3 |
