ABB
Art.Nr: 15433204891979

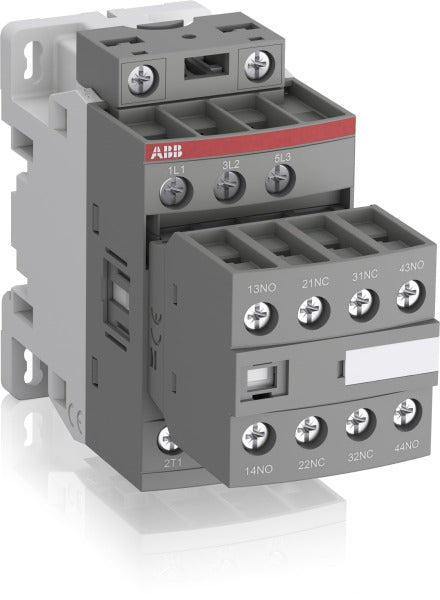

AF09 Schütz 24-60V 50/60Hz/20-60V DC – 1SBL137001R1122
Normaler Preis
Normaler Preis
€ 67,65
inkl. USt.
€ 56,38 exkl. USt.
€ 56,38 exkl. USt.
Grundpreis
Versand wird beim Checkout berechnet.
AF09 Schütz 24-60V 50/60Hz/20-60V DC – 1SBL137001R1122 ist verfügbar und versandbereit.
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage
durch unser Team sowie durch ausgewählte Partnerbetriebe an.
Gemeinsam sorgen wir für eine fachgerechte Montage,
Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung DC | 20..60 V | Betriebsspannung AC 60 Hz | 690..690 V |
| Betriebsspannung AC 50 Hz | 690..690 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Höhe | 86 mm | Bemessungssteuerspeisespannung AC 60 Hz | 24..60 V |
| Anzahl der Öffner als Hauptkontakte | 0 | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Anzahl der Schließer als Hauptkontakte | 3 | Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | Nein | Bemessungsbetriebsleistung NEMA | 1.4914 kW |
| Breite | 45 mm | Tiefe | 110.5 mm |
| Anzahl der Hilfskontakte als Schließer | 2 | Bemessungssteuerspeisespannung AC 50 Hz | 24..60 V |
| Anschlussart Hauptstromkreis | Schraubanschluss | Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
