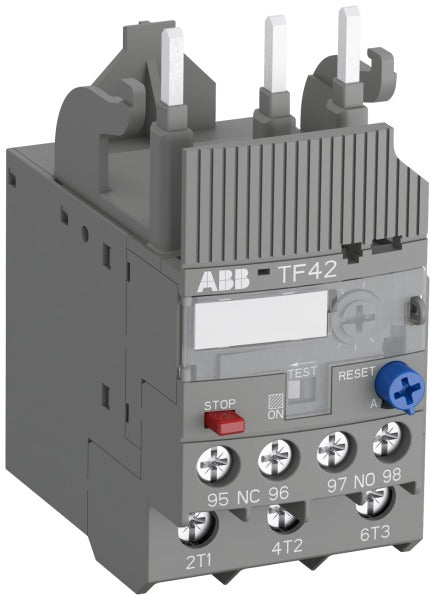

TF Thermisches Überlastrelais 13,0-16,0A Auslöseklasse 10A – 1SAZ721201R1047
€ 71,76 exkl. USt.
TF Thermisches Überlastrelais 13,0-16,0A Auslöseklasse 10A – 1SAZ721201R1047 ist verfügbar und versandbereit.
TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.TF42 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
Technische Parameter
Technische Parameter
| Anzahl der Hilfskontakte als Schließer | 1 | Max. Bemessungsbetriebsspannung Ue | 690 V |
| Anschlussart Hauptstromkreis | Schraubanschluss | Montageart | Direktanbau |
| Anzahl der Hilfskontakte als Öffner | 1 | Reset-Funktion automatisch | Ja |
| Auslöseklasse | CLASS 10 | Anzahl der Hilfskontakte als Wechsler | 1 |
| Reset-Funktion Eingang | Nein | Reset-Funktion Taster | Ja |
| Einstellbarer Strombereich | 13..16 A |
