ABB  Art.Nr: 15433191457099

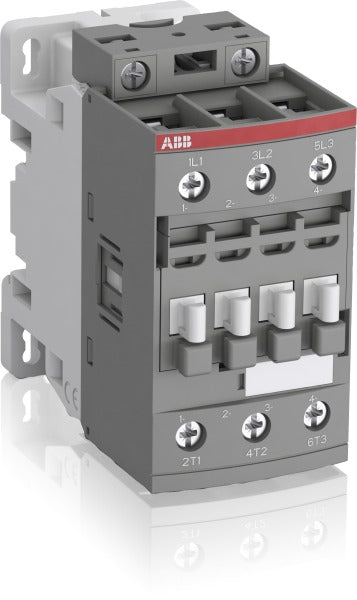

AF30-30-00-13 Schütz 100-250V 50/60Hz / DC – 1SBL277001R1300

€ 148,21 inkl. USt.
€ 123,51 exkl. USt.
Versand wird beim Checkout berechnet.

Die 3-poligen AF30-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage durch unser Team sowie durch ausgewählte Partnerbetriebe an. Gemeinsam sorgen wir für eine fachgerechte Montage, Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Öffnen / Download

Technische Parameter

Bemessungssteuerspeisespannung AC 50 Hz100..250 VBemessungssteuerspeisespannung AC 60 Hz100..250 V
Bemessungssteuerspeisespannung DC100..250 VSpannungsart zur BetätigungAC/DC
Anzahl der Öffner als Hauptkontakte0 Anzahl der Schließer als Hauptkontakte3
Anschlussart HauptstromkreisSchraubanschluss Betriebsspannung AC 50 Hz690..690 V
Betriebsspannung AC 60 Hz690..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V32 ABemessungsbetriebsleistung bei AC-3, 400 V15 kW
Bemessungsbetriebsleistung NEMA14.914 kWAnzahl der Hilfskontakte als Schließer0
Anzahl der Hilfskontakte als Öffner0 Geeignet für ReiheneinbauNein
Breite45 mmHöhe86 mm
Tiefe86 mm
