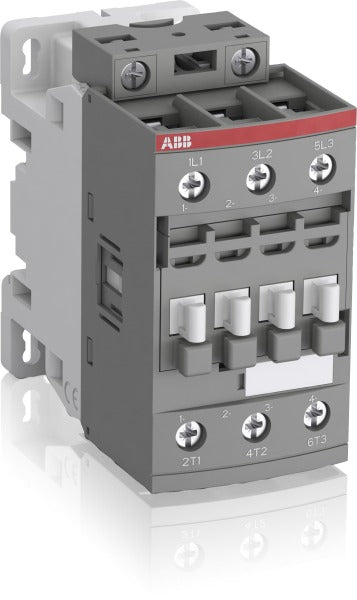

AF26-30-00-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL237001R1100
€ 90,25 exkl. USt.
AF26-30-00-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL237001R1100 ist verfügbar und versandbereit.
Die 3-poligen AF26-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung AC 60 Hz | 24..60 V | Bemessungssteuerspeisespannung DC | 20..60 V |
| Anzahl der Öffner als Hauptkontakte | 0 | Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A | Höhe | 86 mm |
| Tiefe | 86 mm | Betriebsspannung AC 50 Hz | 690..690 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 26 A | Geeignet für Reiheneinbau | Nein |
| Anzahl der Hilfskontakte als Öffner | 0 | Bemessungssteuerspeisespannung AC 50 Hz | 24..60 V |
| Anschlussart Hauptstromkreis | Schraubanschluss | Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Betriebsspannung AC 60 Hz | 690..690 V | Anzahl der Hilfskontakte als Schließer | 0 |
| Breite | 45 mm | Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung NEMA | 7.457 kW |
