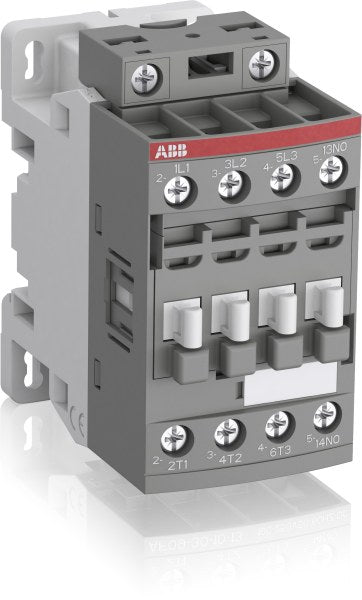

AF16-30-01-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL177001R1101
€ 61,07 exkl. USt.
AF16-30-01-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL177001R1101 ist verfügbar und versandbereit.
Die 3-poligen AF16-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Technische Parameter
Technische Parameter
| Anzahl der Hilfskontakte als Schließer | 0 | Betriebsspannung AC 50 Hz | 690..690 V |
| Betriebsspannung AC 60 Hz | 690..690 V | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Höhe | 86 mm | Tiefe | 77 mm |
| Anzahl der Schließer als Hauptkontakte | 3 | Bemessungsbetriebsleistung NEMA | 7.457 kW |
| Bemessungssteuerspeisespannung AC 50 Hz | 24..60 V | Spannungsart zur Betätigung | AC/DC |
| Bemessungssteuerspeisespannung DC | 20..60 V | Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A | Bemessungssteuerspeisespannung AC 60 Hz | 24..60 V |
| Anschlussart Hauptstromkreis | Schraubanschluss | Breite | 45 mm |
| Geeignet für Reiheneinbau | Nein | Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
