ABB
Art.Nr: 15433182708043

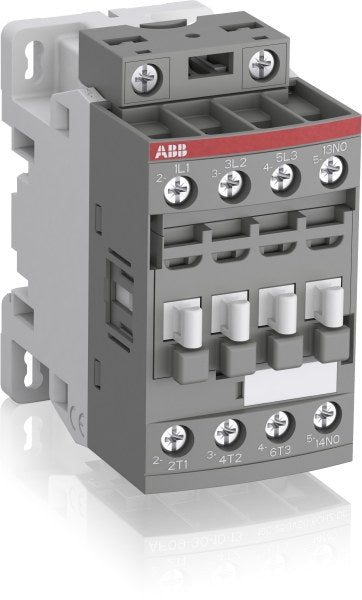

AF09-30-01-13 Schütz 100-250V 50/60Hz / DC – 1SBL137001R1301
Normaler Preis
Normaler Preis
€ 48,36
inkl. USt.
€ 40,30 exkl. USt.
€ 40,30 exkl. USt.
Grundpreis
Versand wird beim Checkout berechnet.
AF09-30-01-13 Schütz 100-250V 50/60Hz / DC – 1SBL137001R1301 ist verfügbar und versandbereit.
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Installation anfragen
Montage • Elektro • Inbetriebnahme
Wir bieten die Installation deiner Photovoltaikanlage
durch unser Team sowie durch ausgewählte Partnerbetriebe an.
Gemeinsam sorgen wir für eine fachgerechte Montage,
Elektroinstallation und zuverlässige Inbetriebnahme.
Installation anfragen
Datenblatt
Hinweis: Der Link kann je nach Hersteller direkt einen Download starten.
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung DC | 100..250 V | Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 1.4914 kW | Tiefe | 77 mm |
| Bemessungssteuerspeisespannung AC 50 Hz | 100..250 V | Betriebsspannung AC 60 Hz | 690..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A | Bemessungssteuerspeisespannung AC 60 Hz | 100..250 V |
| Betriebsspannung AC 50 Hz | 690..690 V | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Anzahl der Hilfskontakte als Öffner | 1 | Anzahl der Öffner als Hauptkontakte | 0 |
| Breite | 45 mm | Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW | Höhe | 86 mm |
| Spannungsart zur Betätigung | AC/DC | Geeignet für Reiheneinbau | Nein |
| Anzahl der Hilfskontakte als Schließer | 0 |
