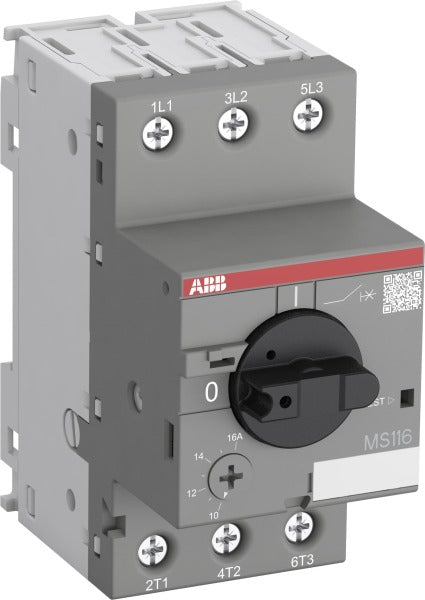

MS116-6.3 Motorschutzschalter Auslöseklasse 10A, 4.0 ... 6.3 A – 1SAM250000R1009
€ 48,48 exkl. USt.
MS116-6.3 Motorschutzschalter Auslöseklasse 10A, 4.0 ... 6.3 A – 1SAM250000R1009 ist verfügbar und versandbereit.
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Technische Parameter
Technische Parameter
| Ausführung des Betätigungselements | Drehknopf | Auslösetechnik | thermomagnetisch |
| Breite | 45 mm | Einstellbereich des unverzögerten Kurzschlussauslösers | 78.8..78.8 A |
| Bemessungsdauerstrom Iu | 6.3 A | Anschlussart Hauptstromkreis | Schraubanschluss |
| Verlustleistung | 5.4 W | Mit integriertem Unterspannungsauslöser | Nein |
| Tiefe | 85.6 mm | Mit thermischem Überlastschutz | Ja |
| Phasenausfallempfindlich | Ja | Mit integriertem Hilfsschalter | Nein |
| Überlastauslöser Stromeinstellung | 4..6.3 A | Bemessungsbetriebsleistung bei AC-3, 400 V | 2.2 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 75 kA | Bemessungsbetriebsspannung | 690..690 V |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2.2 kW | Polzahl | 3 |
| Gerätebauart | Komplettgerät im Gehäuse | Schutzart (IP) | IP20 |
| Höhe | 90 mm |
