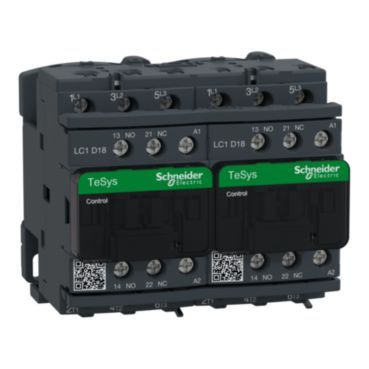

Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 230V 50/60Hz – LC2D18P7
€ 137,19 exkl. USt.
Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 230V 50/60Hz – LC2D18P7 ist verfügbar und versandbereit.
TeSys D 3-polige Wendeschütze. Wendeschützkombination, 18A, Spule. Anschluss Schraubklemmen, Bemessungsleistung 7,5 kW, Kontakte 1 S + 1 Ö, MTZ 13. Gerätebreite 90 mm bis 40 A, Schraub- und Schnappbefestigung. 3-polig, je zwei integrierte Hilfskontakte, erweiterbar um bis zu je vier Hilfskontakte. Steuer- und Leistungsebene räumlich und farblich getrennt. In der Grundausführung plombierbar. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3. Wechselspannungsbetätigt 230 V 50/60 Hz.
€ 137,19 exkl. USt.
Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 230V 50/60Hz – LC2D18P7 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Funktion | Wendeschütz | Geeignet für Tragschienenmontage | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz | 230..230 V | Bemessungssteuerspeisespannung AC 60 Hz | 230..230 V |
| Spannungsart zur Betätigung | AC | Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 | Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC | Betriebsspannung AC 50 Hz | 440..440 V |
| Betriebsspannung AC 60 Hz | 440..440 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A | Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsleistung NEMA | 7.46 kW | Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 | Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 | Schutzart (NEMA) | sonstige |
| Breite | 90 mm | Höhe | 77 mm |
| Tiefe | 86 mm |
