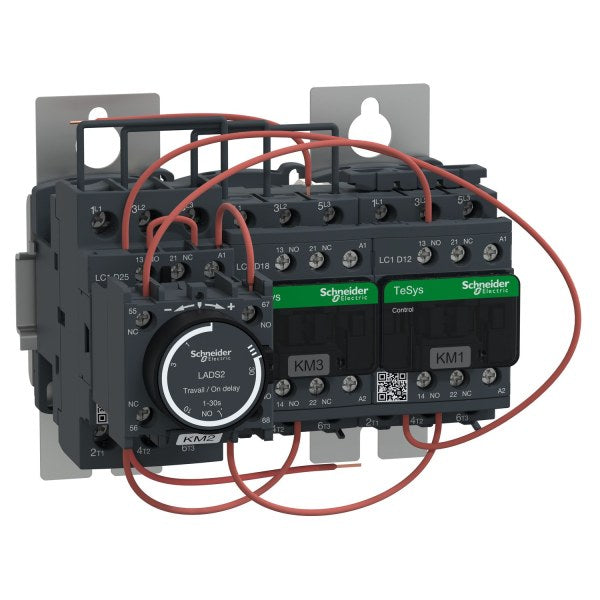

Stern-Dreieck Schützkombination, 18,5kW, 230V 50/60Hz – LC3D18AP7
€ 396,56 exkl. USt.
Stern-Dreieck Schützkombination, 18,5kW, 230V 50/60Hz – LC3D18AP7 ist verfügbar und versandbereit.
Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 18.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
€ 396,56 exkl. USt.
Stern-Dreieck Schützkombination, 18,5kW, 230V 50/60Hz – LC3D18AP7 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Funktion | Stern-Dreieck-Schütz | Geeignet für Tragschienenmontage | Ja |
| Bemessungssteuerspeisespannung AC 50 Hz | 230..230 V | Bemessungssteuerspeisespannung AC 60 Hz | 230..230 V |
| Spannungsart zur Betätigung | AC | Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 | Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC | Betriebsspannung AC 50 Hz | 440..440 V |
| Betriebsspannung AC 60 Hz | 440..440 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A | Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW |
| Bemessungsbetriebsleistung NEMA | 7.46 kW | Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 0 | Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 | Schutzart (NEMA) | sonstige |
| Breite | 144 mm | Höhe | 124 mm |
| Tiefe | 143 mm |
