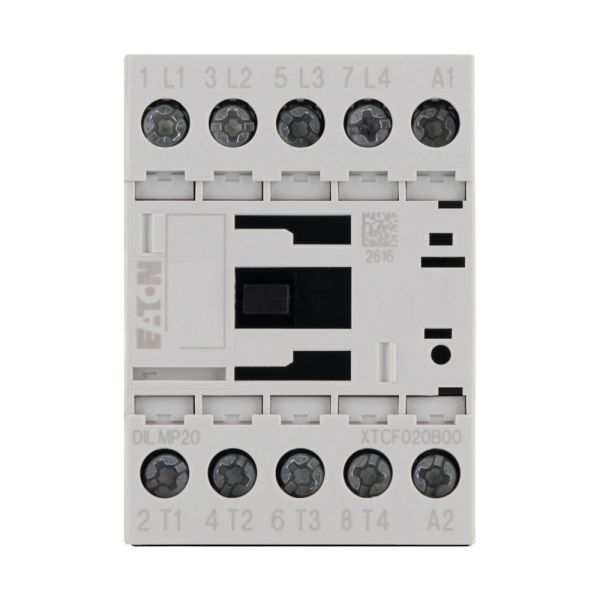

Leistungsschütz, 4-polig, Wechselstrombetätigung, AC-1: 22 A, 230 V 50 Hz, 240 V 60 Hz, Schraubklemmen – 276970
€ 47,39 exkl. USt.
Leistungsschütz, 4-polig, Wechselstrombetätigung, AC-1: 22 A, 230 V 50 Hz, 240 V 60 Hz, Schraubklemmen – 276970 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50–60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW
Technische Parameter
Technische Parameter
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A | Höhe | 68 mm |
| Bemessungssteuerspeisespannung AC 60 Hz | 240..240 V | Anzahl der Schließer als Hauptkontakte | 4 |
| Anzahl der Hilfskontakte als Schließer | 0 | Bemessungsbetriebsleistung NEMA | 0 kW |
| Geeignet für Reiheneinbau | Nein | Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.5 kW | Breite | 45 mm |
| Betriebsspannung AC 60 Hz | 24..690 V | Bemessungssteuerspeisespannung AC 50 Hz | 230..230 V |
| Anschlussart Hauptstromkreis | Schraubanschluss | Tiefe | 75 mm |
| Spannungsart zur Betätigung | AC | Betriebsspannung AC 50 Hz | 24..690 V |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4.5 kW | Anzahl der Hilfskontakte als Öffner | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A | Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
