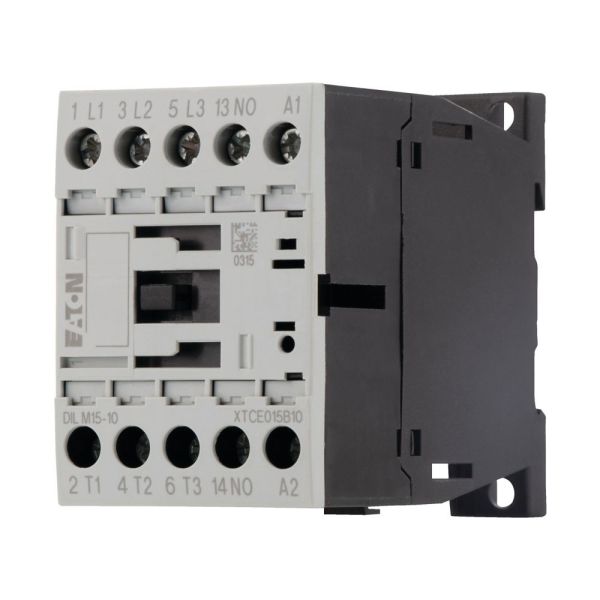

Leistungsschütz, 3-polig, 380 V 400 V 7,5 kW, 1 S, 24 V DC, Gleichstrombetätigung, Schraubklemmen – 290073
€ 86,23 exkl. USt.
Leistungsschütz, 3-polig, 380 V 400 V 7,5 kW, 1 S, 24 V DC, Gleichstrombetätigung, Schraubklemmen – 290073 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 15,5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung DC | 24..24 V | Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss | Betriebsspannung AC 50 Hz | 24..690 V |
| Betriebsspannung AC 60 Hz | 24..690 V | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 15.5 A | Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 7 A | Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Bemessungsbetriebsleistung NEMA | 7.4 kW | Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 | Geeignet für Reiheneinbau | Nein |
| Breite | 45 mm | Höhe | 68 mm |
| Tiefe | 75 mm |
