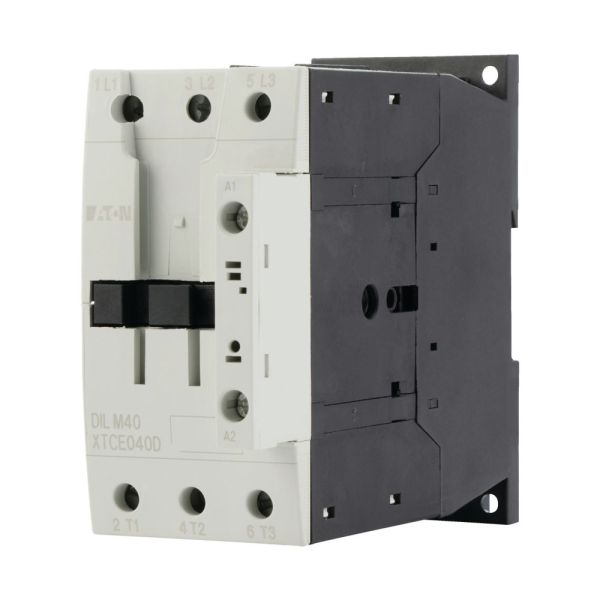

Leistungsschütz, 3-polig, 380 V 400 V 18,5 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen – 277780
€ 215,23 exkl. USt.
Leistungsschütz, 3-polig, 380 V 400 V 18,5 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen – 277780 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
€ 215,23 exkl. USt.
Leistungsschütz, 3-polig, 380 V 400 V 18,5 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen – 277780 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung DC | 24..27 V | Spannungsart zur Betätigung | DC |
| Anzahl der Hilfskontakte als Öffner | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Geeignet für Reiheneinbau | Nein | Tiefe | 132.1 mm |
| Bemessungssteuerspeisespannung AC 60 Hz | 0..0 V | Betriebsspannung AC 50 Hz | 230..690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.5 kW | Bemessungssteuerspeisespannung AC 50 Hz | 0..0 V |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 kW | Breite | 55 mm |
| Höhe | 115 mm | Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 60 Hz | 230..690 V | Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 18 A |
| Anzahl der Öffner als Hauptkontakte | 0 | Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 A | Bemessungsbetriebsleistung NEMA | 22 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
