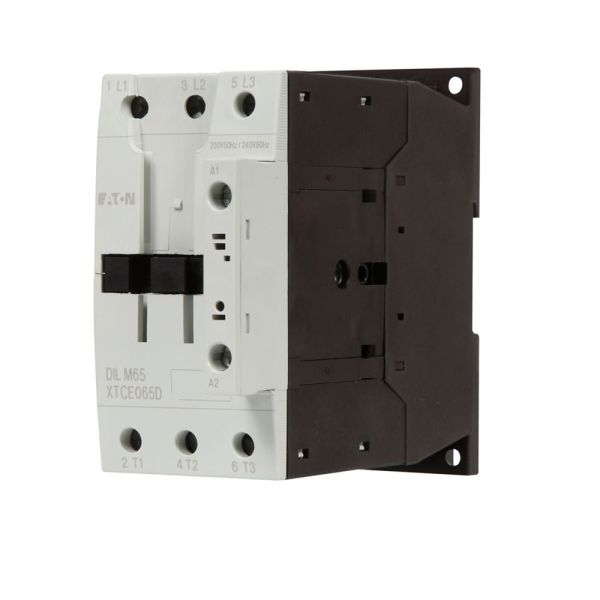

Leistungsschütz, 3-polig, 380 V 400 V 30 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen – 277894
€ 245,01 exkl. USt.
Leistungsschütz, 3-polig, 380 V 400 V 30 kW, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Schraubklemmen – 277894 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung AC 50 Hz | 230..230 V | Bemessungssteuerspeisespannung AC 60 Hz | 240..240 V |
| Spannungsart zur Betätigung | AC | Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 | Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 230..690 V | Betriebsspannung AC 60 Hz | 230..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 98 A | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW | Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 12 kW | Bemessungsbetriebsleistung NEMA | 37 kW |
| Anzahl der Hilfskontakte als Schließer | 0 | Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Reiheneinbau | Nein | Breite | 55 mm |
| Höhe | 115 mm | Tiefe | 132.1 mm |
