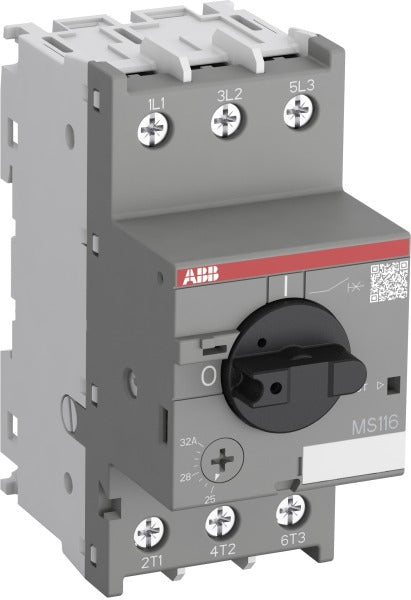

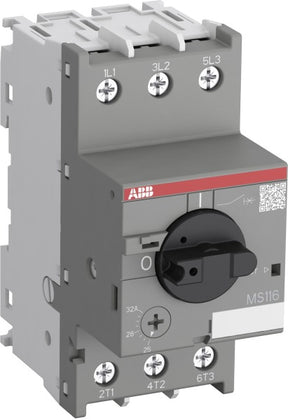

MS Motorschutzschalter Auslöseklasse 10A 25 32A – 1SAM250000R1015
€ 110,23 exkl. USt.
MS Motorschutzschalter Auslöseklasse 10A 25 32A – 1SAM250000R1015 ist verfügbar und versandbereit.
Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.
Technische Parameter
Technische Parameter
| Mit integriertem Hilfsschalter | Nein | Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Anschlussart Hauptstromkreis | Schraubanschluss | Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 16 kA |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 15 kW | Tiefe | 85.4 mm |
| Phasenausfallempfindlich | Ja | Bemessungsdauerstrom Iu | 32 A |
| Verlustleistung | 9.3 W | Einstellbereich des unverzögerten Kurzschlussauslösers | 480..480 A |
| Bemessungsbetriebsspannung | 690..690 V | Ausführung des Betätigungselements | Drehknopf |
| Überlastauslöser Stromeinstellung | 25..32 A | Polzahl | 3 |
| Höhe | 97.8 mm | Mit thermischem Überlastschutz | Ja |
| Schutzart (IP) | IP20 | Breite | 45 mm |
| Auslösetechnik | thermomagnetisch | Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Unterspannungsauslöser | Nein |
