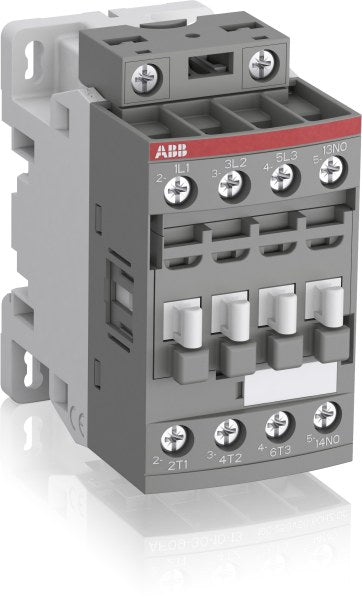

AF09-30-01-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL137001R1101
€ 40,30 exkl. USt.
AF09-30-01-11 Schütz 24-60V 50/60Hz / 20-60V DC – 1SBL137001R1101 ist verfügbar und versandbereit.
Die 3-poligen AF09-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
Technische Parameter
Technische Parameter
| Anschlussart Hauptstromkreis | Schraubanschluss | Betriebsspannung AC 50 Hz | 690..690 V |
| Geeignet für Reiheneinbau | Nein | Höhe | 86 mm |
| Anzahl der Hilfskontakte als Schließer | 0 | Bemessungssteuerspeisespannung AC 50 Hz | 24..60 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW | Bemessungssteuerspeisespannung AC 60 Hz | 24..60 V |
| Anzahl der Schließer als Hauptkontakte | 3 | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung NEMA | 1.4914 kW | Anzahl der Hilfskontakte als Öffner | 1 |
| Tiefe | 77 mm | Anzahl der Öffner als Hauptkontakte | 0 |
| Breite | 45 mm | Betriebsspannung AC 60 Hz | 690..690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A | Bemessungssteuerspeisespannung DC | 20..60 V |
| Spannungsart zur Betätigung | AC/DC |
