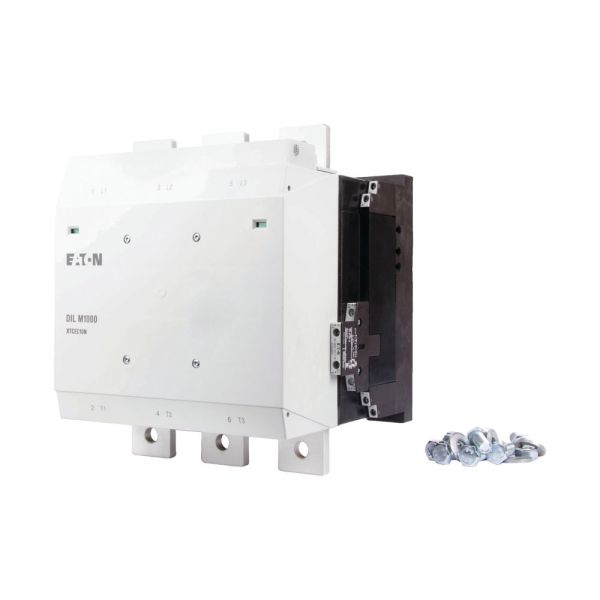

Leistungsschütz, 380 V 400 V 560 kW, 2 S, 2 Ö, RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC, Wechsel- und Gleichstrombetätigung, Schraubans – 267214
€ 8.527,18 exkl. USt.
Leistungsschütz, 380 V 400 V 560 kW, 2 S, 2 Ö, RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC, Wechsel- und Gleichstrombetätigung, Schraubans – 267214 ist verfügbar und versandbereit.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 1000 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2500 A
€ 8.527,18 exkl. USt.
Leistungsschütz, 380 V 400 V 560 kW, 2 S, 2 Ö, RA 250: 110 - 250 V 40 - 60 Hz/110 - 350 V DC, Wechsel- und Gleichstrombetätigung, Schraubans – 267214 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
| Bemessungssteuerspeisespannung AC 50 Hz | 110..250 V | Bemessungssteuerspeisespannung AC 60 Hz | 110..250 V |
| Bemessungssteuerspeisespannung DC | 110..250 V | Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 | Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss | Betriebsspannung AC 50 Hz | 110..250 V |
| Betriebsspannung AC 60 Hz | 110..250 V | Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 1000 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 560 kW | Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 800 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 450 kW | Bemessungsbetriebsleistung NEMA | 596 kW |
| Anzahl der Hilfskontakte als Schließer | 2 | Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | Nein | Breite | 250 mm |
| Höhe | 296 mm | Tiefe | 232 mm |
