K2 SYSTEMS Montageset Trapezblech – 7 Solarmodule

Komplettes K2 Montageset für die Montage von 7 Solarmodulen auf Trapezblechdächern. Die Befestigung erfolgt über K2 BasicClips, die mit gewindeformenden Schrauben samt Dichtscheibe direkt auf der Hochsicke des Trapezblechs verschraubt werden. Die Schienenstränge werden aus zwei BasicRail-Längen mit Schienenverbindern zusammengesetzt und gleitend in den Clips geführt.

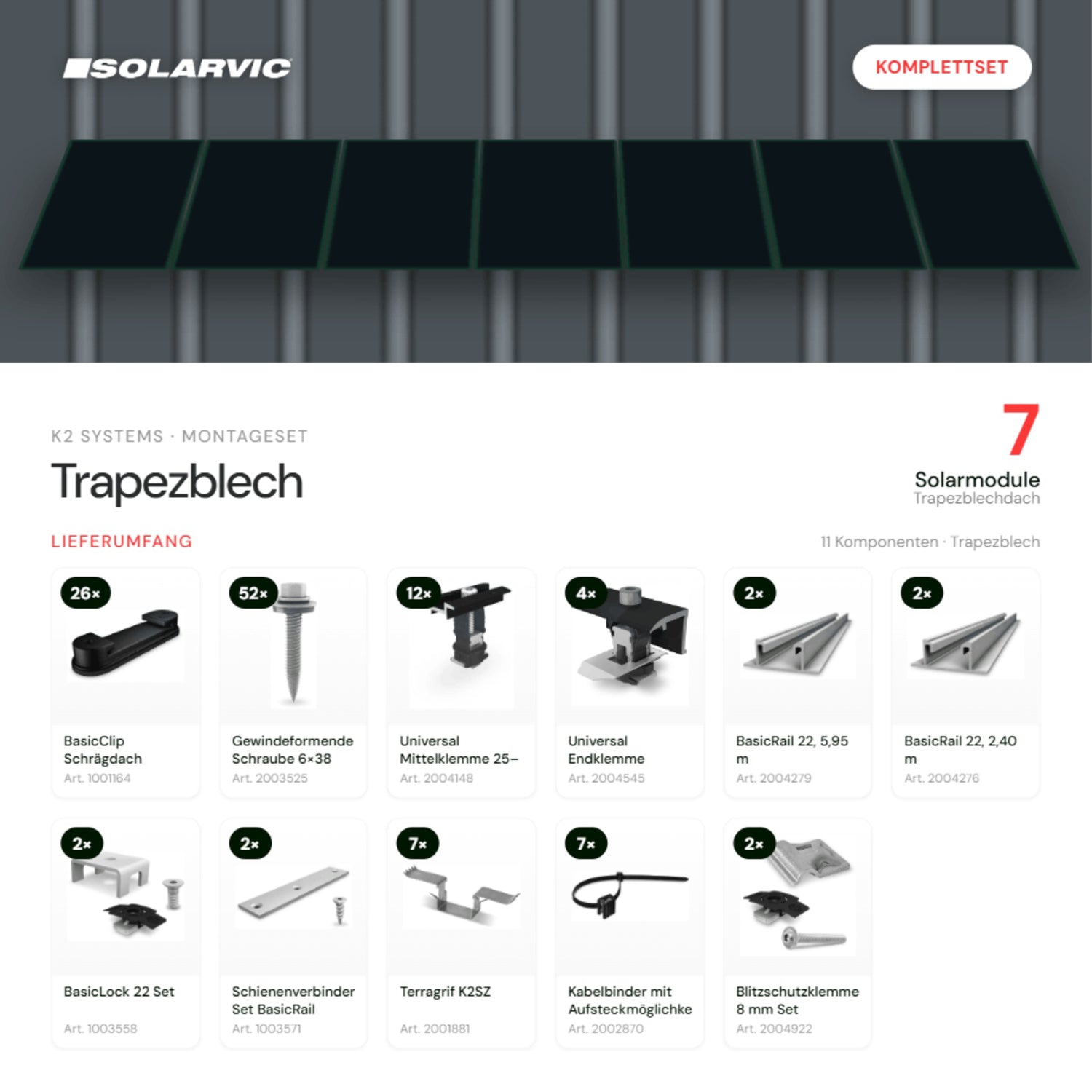

Lieferumfang

• 26× K2 BasicClip Schrägdach Trapezblech (1001164)
• 52× K2 Gewindeformende Schraube mit Dichtscheibe 6×38 mm (2003525)
• 12× K2 Universal Mittelklemme 25–40 mm, schwarz eloxiert (2004148)
• 4× K2 Universal Endklemme OneEnd 25–40 mm, schwarz eloxiert (2004545)
• 2× K2 BasicRail 22, 5,95 m (2004279)
• 2× K2 BasicRail 22, 2,40 m (2004276)
• 2× K2 BasicLock 22 Set (1003558)
• 2× K2 Schienenverbinder Set BasicRail (1003571)
• 7× K2 Terragrif K2SZ (2001881)
• 7× K2 Kabelbinder mit Aufsteckmöglichkeit (2002870)
• 2× K2 Blitzschutzklemme 8 mm Set (2004922)

Hinweis zur Auslegung: Das Set basiert auf Geschosshöhe 3, Windlastzone 2 und einer Modullänge von 1762 mm und ist nicht für großformatige Module geeignet. Jedes Dach muss statisch geprüft werden. Bei abweichender Dachbeschaffenheit oder Windlastzone sind zusätzliche Komponenten erforderlich.
