Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II SOL-SC-1ST-0-DC-2MPPT-2001
Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II SOL-SC-1ST-0-DC-2MPPT-2001 ist verfügbar und versandbereit.

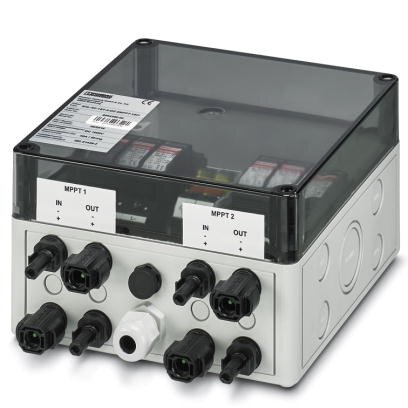

Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 2x 1 String. Mit Überspannungsschutz Typ II und SUNCLIX DC-Steckverbinder für die Eingangs- und Ausgangsseite. Gegenstecker und Kupplung sind im Lieferumfang enthalten.
Geeignet für Anlagen ohne Blitzschutz.
Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II SOL-SC-1ST-0-DC...
Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II SOL-SC-1ST-0-DC-2MPPT-2001 ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter
Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II

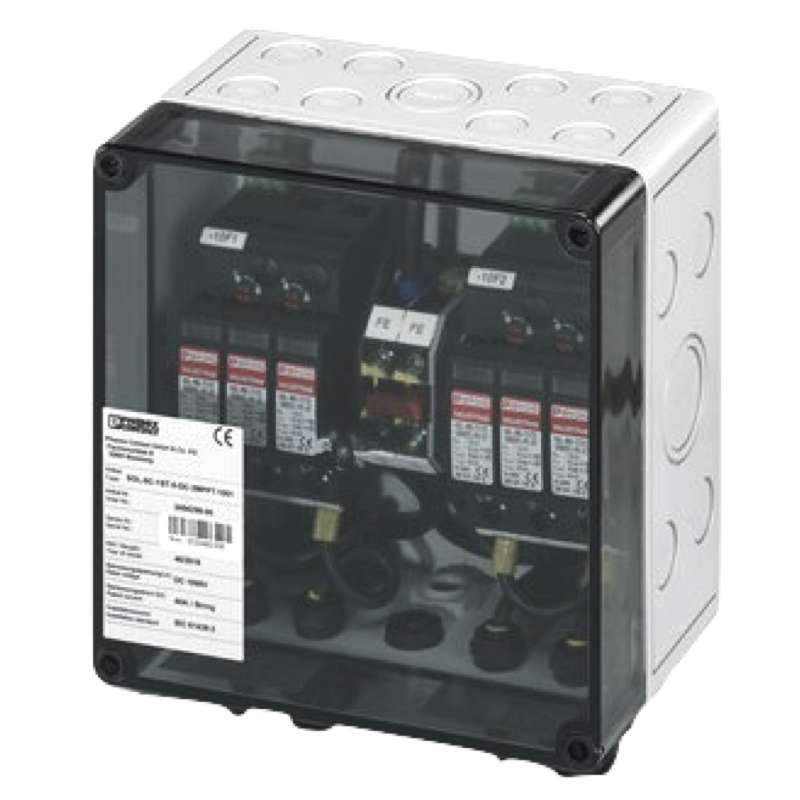

Der Phoenix Contact Generatoranschlusskasten GAK SOL-SC-1ST-0-DC-2MPPT-2001 ist eine hochwertige Lösung für Photovoltaikanlagen bis zu einer Spannung von 1000 V DC. Ausgelegt für den Anschluss von 2x 1 String, bietet er einen integrierten Überspannungsschutz Typ II sowie SUNCLIX DC-Steckverbinder für eine einfache und sichere Installation. Alle notwendigen Gegenstecker und Kupplungen sind im Lieferumfang enthalten. Dieses Modell eignet sich ideal für Anlagen ohne Blitzschutz und bietet optimalen Schutz und Zuverlässigkeit für PV-Systeme.
Die Solarline Generatoranschlusskästen (GAKs) finden sowohl in kleinen Aufdachanlagen als auch in großen Freifeldanlagen Anwendung. Sie dienen dem Sammeln und Schützen der Strings und ermöglichen das Trennen der Module vom restlichen System über einen Feuerwehr- oder Lasttrennschalter. Mit einem breiten Sortiment an vorrätigen Modellen und einer normgerechten Schaltgerätekombination nach DIN EN 61439 bietet der Phoenix Contact GAK eine schnelle Installation, einfache Inbetriebnahme und anwendungsorientierte Beratung – eine optimale Lösung für sichere und effiziente Photovoltaikanlagen.
| Technische Daten: | Phoenix Contact GAK 1 x String, 2 x MPPT SPD Typ II |
| Systemspannung | 1000 V DC (Umax) |

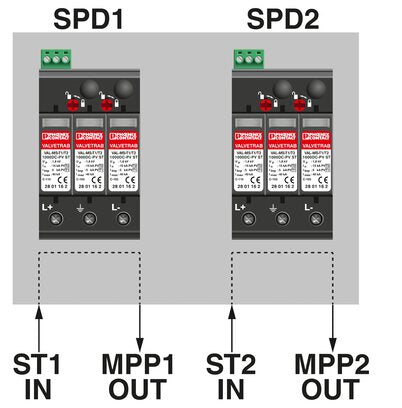

| Anzahl der String-Eingänge | 1 (je MPP-Tracker) |
| Strom je String (max.) | 40 A (Imax) |
| Anzahl der Ausgänge | 1 (je MPP-Tracker) |
| Anzahl der unterstützten MPP-Tracker | 2 |

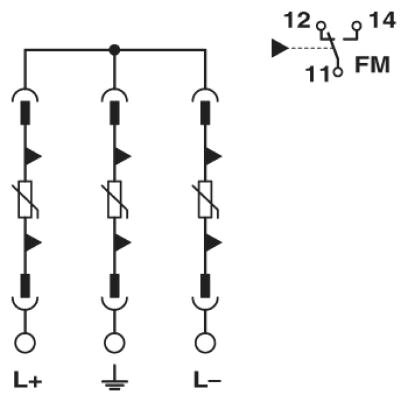

| Überspannungsschutzgerät | Typ II |
| Schutzpegel Up | ≤ 3,7 kV |
| Gesamtableitstoßstrom | Itotal (8/20) µs 40 kA |
| Art der Kabeleinführung | SUNCLIX |
| Leitungsquerschnitt String-Eingang | 2,5 mm² ... 6 mm² |
| Leitungsquerschnitt Ausgang | 2,5 mm² ... 6 mm² |
| Leitungsquerschnitt Erdung | 16 mm² (2x) |
| Dichtbereich Erdung | 6 mm ... 12 mm (2x) |
| Material Deckel/Tür | Polycarbonat (transparent) |
| Schutzart | IP65 |
| Schutzklasse | II |
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C |
