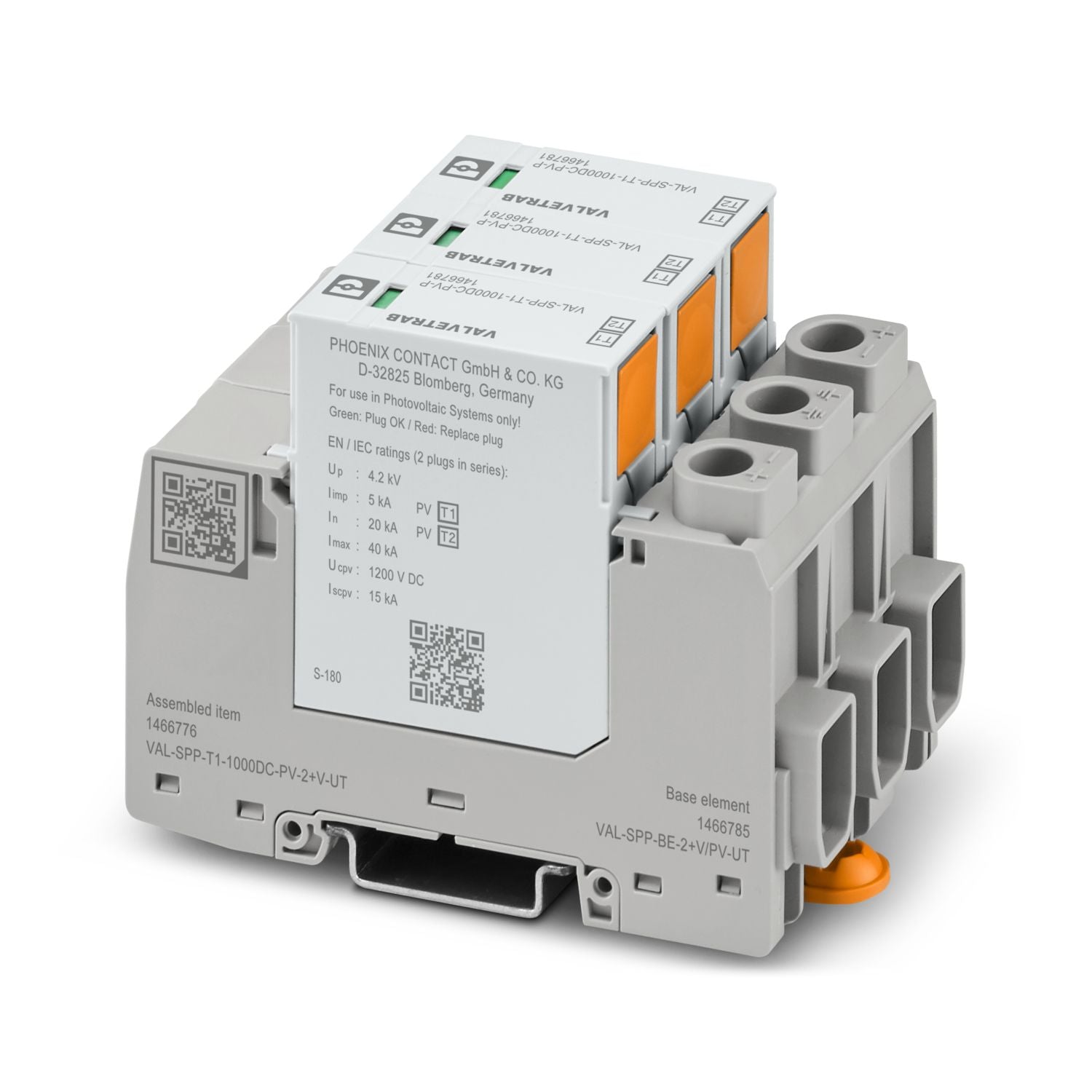

Phoenix Contact VAL-SPP-T1-1000DC-PV-2+V-UT Blitzstrom- / Überspannungsableiter Typ 1/2
€ 75,85 exkl. USt.
Phoenix Contact VAL-SPP-T1-1000DC-PV-2+V-UT Blitzstrom- / Überspannungsableiter Typ 1/2 ist verfügbar und versandbereit.
Vorteile auf einen Blick
Typ 1 + Typ 2 kombiniert
Ein Gerät für Blitzstromableitung und Überspannungsschutz — spart Platz und reduziert Verdrahtungsaufwand.
Steckbare Schutzelemente
Drei separat austauschbare Schutzstecker im 3-poligen Basiselement — Modulwechsel ohne Werkzeug in Sekunden.
Temperaturüberwacht
Jeder Schutzstecker wird thermisch überwacht — verhindert Überhitzung und sichert lange Lebensdauer.
Optische Statusmeldung
Farbindikator an jedem Stecker zeigt Zustand direkt an — defekte Elemente sofort erkannt und getauscht.
Tragschienenmontage
Standard DIN 35 mm Hutschiene — passt in jede gängige PV-Verteilerbox, minutenschnell installiert.
Y-Konfiguration
Schützt gleichzeitig (L+)-(L-), (L+)-PE und (L-)-PE — bestmöglicher Schutz für isolierte und geerdete DC-Systeme.
Technische Daten
| Parameter | VAL-SPP-T1-1000DC-PV-2+V-UT |
|---|---|
| Typ (EN) | T1 / T2 |
| IEC-Prüfklasse | PV I / II |
| Systemspannung DC (Uc) | 1000 V DC |
| Blitzstoßstrom Iimp (10/350 μs) | 12,5 kA pro Pfad |
| Nennableitstoßstrom In (8/20 μs) | 20 kA pro Pfad |
| Höchster Ableitstoßstrom Imax | 40 kA |
| Schutzpegel Up | ≤ 4 kV |
| Ansprechzeit tA | ≤ 25 ns |
| Schutzpfade | (L+)-(L-), (L+)-PE, (L-)-PE |
| Anschlusskonfiguration | Y-Konfiguration |
| Ausfallverhalten | OCM (Abtrennfehlerverhalten) |
| Statusanzeige | Optisch, an jedem Stecker |
| Montage | Tragschiene 35 mm |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Gehäusematerial | PA 6.6-FR, PBT-FR |
| Brennbarkeitsklasse | UL 94 V-0 |
| Farbe | tiefschwarz RAL 9005 |
| Einbauort | Innenraum |
| Verschmutzungsgrad | 2 |
Auszeichnungen & Zertifikate
Häufig gestellte Fragen
Was ist ein Typ 1/2 Überspannungsableiter?
Ein kombinierter Blitzstrom- und Überspannungsableiter. Typ 1 leitet direkte Blitzeinschlagsströme (10/350 μs Impulsform) ab, Typ 2 schützt gegen indirekte Überspannungen aus dem Netz (8/20 μs). Beides in einem Gehäuse spart Platz und reduziert die Verdrahtung im Verteilerkasten.
Wo wird der VAL-SPP eingebaut?
Im DC-Verteilerkasten der PV-Anlage — zwischen Modulfeld und Wechselrichter, so nahe wie möglich am Einspeisepunkt der DC-Leitungen. Bei Anlagen mit äußerem Blitzschutz muss ein Typ 1 SPD eingesetzt werden — dieser VAL-SPP erfüllt beide Anforderungen (Typ 1 + Typ 2) in einem Gerät.
Für welche PV-Anlagen ist er geeignet?
Für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis 1000 V DC. Passend für Wohnhausanlagen, Gewerbeanlagen und Freifeldanlagen. Bei höheren Systemspannungen (1500 V DC) benötigen Sie die entsprechend höher spezifizierte Variante der VAL-SPP-Serie.
Muss das Gerät gewartet werden?
Ja, aber minimal. Die optische Statusmeldung zeigt jederzeit an, ob ein Schutzstecker defekt ist. Bei Rotanzeige wird nur der betroffene Stecker gezogen und durch einen Ersatz-Schutzstecker (Artikel 1466781) ersetzt — Anlage bleibt in Betrieb, kein Werkzeug nötig.
Wer ist Phoenix Contact?
Phoenix Contact ist ein deutscher Hersteller elektrotechnischer Verbindungs-, Automatisierungs- und Überspannungsschutzkomponenten mit Sitz in Blomberg (Nordrhein-Westfalen). Das Unternehmen wurde 1923 gegründet und beschäftigt weltweit über 22.000 Mitarbeiter. Made in Germany, seit über 100 Jahren am Markt.
Wo kann ich den Phoenix Contact VAL-SPP in Österreich kaufen?
Bei SOLARVIC — Ihrem Fachhandel für Photovoltaik und Haustechnik in Österreich. Bestellung direkt auf solarvic.at, Versand aus Wien binnen 1–3 Werktagen, Selbstabholung im Lager 1030 Wien möglich. Gratis Versand ab 5.000 € Bestellwert innerhalb Österreichs.
