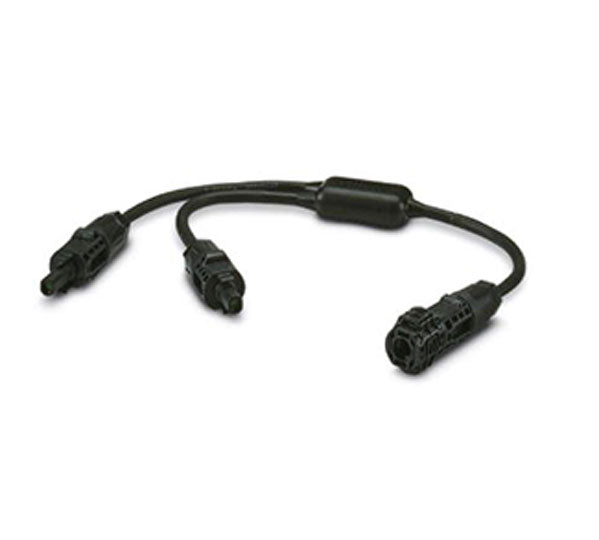

Phoenix Contact PV-ED6/Y-120 (-/++) - 1030649
€ 39,95 exkl. USt.
Phoenix Contact PV-ED6/Y-120 (-/++) - 1030649 ist verfügbar und versandbereit.
Vorteile auf einen Blick
Y-Abzweig -/++
Verzweigungsstecker mit 1x Stift (minus) und 2x Buchse (plus) zur Parallelschaltung im SUNCLIX-System.
35 A Nennstrom
Auf einen Nennstrom von 35 A ausgelegt und damit für kräftige Stringströme moderner PV-Module geeignet.
1500 V DC
Für Systemspannungen bis 1500 V DC freigegeben — passend für große Strang-Konfigurationen.
SUNCLIX-Anschluss
Werkzeuglose SUNCLIX-Steckverbindung von Phoenix Contact für schnelle, sichere Montage.
12 cm Kabellänge
Vorkonfektioniert mit 12 cm Kabel je Abgang für flexible Verlegung im Generatoranschluss.
Robust & UV-fest
Schwarzes, witterungsbeständiges Gehäuse für den dauerhaften Außeneinsatz an der PV-Anlage.
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | Phoenix Contact |
| Herstellernummer | 1030649 |
| Typ | PV-ED6/Y-120 (-/++) |
| Steckverbindersystem | SUNCLIX |
| Stromart | DC |
| Nennstrom | 35 A |
| Nennspannung | 1500 V |
| Konfektionierung | 1x Stift (minus), 2x Buchse (plus) |
| Kabellänge | 12 cm |
| Farbe | schwarz |
| Abmessungen (L×B×H) | 300 × 300 × 80 mm |
| Gewicht | 0,106 kg |
Häufig gestellte Fragen
Was ist der Phoenix Contact PV-ED6/Y-120 (-/++)?
Der PV-ED6/Y-120 ist ein vorkonfektionierter Y-Verzweigungsstecker im SUNCLIX-System von Phoenix Contact. Er ist mit 1x Stift (minus) und 2x Buchse (plus) ausgeführt und dient zur Parallelverschaltung im DC-Bereich einer Photovoltaikanlage.
Für welche Anlagen eignet sich der Y-Verteiler?
Er eignet sich für PV-Anlagen mit SUNCLIX-Steckverbindung, die auf bis zu 1500 V DC und einen Nennstrom von 35 A ausgelegt sind — typisch für die Parallelschaltung von Modulsträngen oder Abgängen im Generatoranschluss.
Was bedeutet die Konfektionierung -/++?
Die Angabe -/++ beschreibt die Belegung: Der Verteiler hat einen Minus-Abgang (1x Stift) und zwei Plus-Abgänge (2x Buchse). Damit lassen sich zwei Plus-Leitungen auf einen Punkt zusammenführen bzw. verzweigen.
Wie lang sind die Kabelabgänge?
Jeder Abgang ist mit einer Kabellänge von 12 cm vorkonfektioniert. Das erleichtert die saubere Verlegung und Verschaltung direkt am Modul oder im Anschlusskasten.
Wer ist Phoenix Contact?
Phoenix Contact ist ein etablierter deutscher Hersteller von Verbindungs- und Automatisierungstechnik. Das SUNCLIX-Steckverbindersystem gehört zu den bekannten Lösungen für die werkzeuglose DC-Verkabelung von Photovoltaikanlagen.
Wo kann ich PV-Steckverbinder in Österreich kaufen?
PV-Steckverbinder wie den Phoenix Contact PV-ED6/Y-120 erhalten Sie bei SOLARVIC online unter solarvic.at, inklusive passender Beratung zur DC-Verkabelung Ihrer Anlage.
Wie kann ich bestellen?
Direkt online über solarvic.at — bei Fragen zur Auslegung hilft das SOLARVIC-Team gerne weiter.
€ 39,95 exkl. USt.
Phoenix Contact PV-ED6/Y-120 (-/++) - 1030649 ist verfügbar und versandbereit.
