Askoma Flanschheizstab ASKOHEAT-FOP Ø 180 mm AHFOR-BI-OP-6.0 012-5605 6.0kW; 400V 3~ 360 mm für Fronius Ohmpilot
€ 341,00 exkl. USt.
Askoma Flanschheizstab ASKOHEAT-FOP Ø 180 mm AHFOR-BI-OP-6.0 012-5605 6.0kW; 400V 3~ 360 mm für Fronius Ohmpilot ist verfügbar und versandbereit.
Hochqualitativer Flanschheizstab mit Temperaturregler / -begrenzer Kombination für Verbrauchsregler Fronius Ohmpilot.
€ 341,00 exkl. USt.
Askoma Flanschheizstab ASKOHEAT-FOP Ø 180 mm AHFOR-BI-OP-6.0 012-5605 6.0kW; 400V 3~ 360 mm für Fronius Ohmpilot ist verfügbar und versandbereit.
Technische Parameter
Technische Parameter

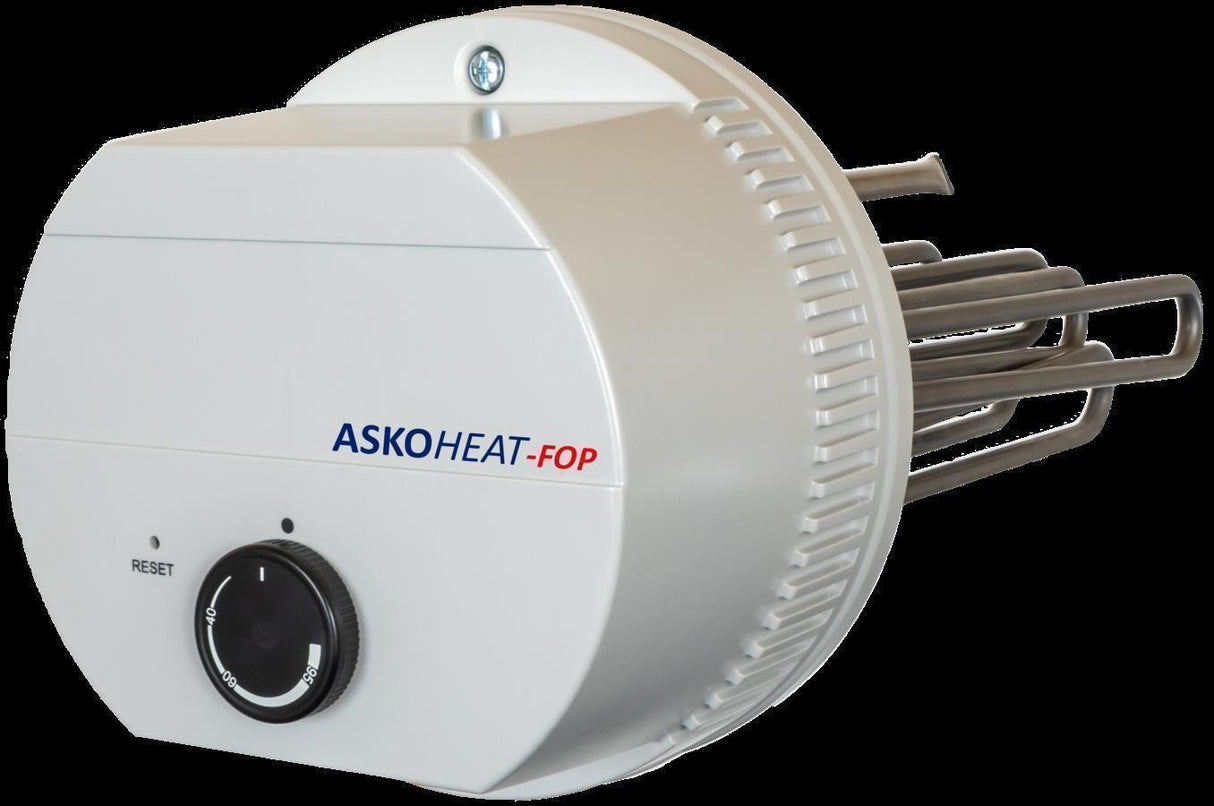

Askoma Flanschheizstab ASKOHEAT-FOP Ø 180 mm
Der Askoma Flanschheizstab ASKOHEAT-FOP überzeugt durch seine herausragende Qualität und präzise Regelung. Mit einem Durchmesser von 180 mm und der Fähigkeit zur stufenlosen Regelung von 0 bis 100% eignet sich dieser Heizstab ideal als Zusatzheizung für Brauch- und Heizungswasser in Photovoltaikanlagen. Seine robuste Konstruktion und hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und zuverlässige Leistung.
Ausgestattet mit einem innovativen Design, das drei U-förmige Rundheizstäbe in einem Pressflansch integriert, bietet der ASKOHEAT-FOP außergewöhnliche Wärmeübertragung und Effizienz. Die lebensmittelechte Kunststoffscheibe als Isolation sorgt für Kompatibilität mit emaillierten und Edelstahl-Speichern. Mit einem elektromechanischen Temperaturregler und -begrenzer nach EN 14597 garantiert der Heizstab Sicherheit und einfache Handhabung für verschiedene Anwendungen.
| Typenübersicht | Bestell-Nr. | Leistung | Eintauchlänge |
| AHFOR-BI-OP-2.0 | 012-5601 | 2.0kW; 400V 3~ | 260 mm |
| AHFOR-BI-OP-2.5 | 012-5602 | 2.5kW; 400V 3~ | 310 mm |
| AHFOR-BI-OP-4.0 | 012-5603 | 4.0kW; 400V 3~ | 260 mm |
| AHFOR-BI-OP-5.0 | 012-5604 | 5.0kW; 400V 3~ | 300 mm |
| AHFOR-BI-OP-6.0 | 012-5605 | 6.0kW; 400V 3~ | 360 mm |
| AHFOR-BI-OP-7.5 | 012-5606 | 7.5kW; 400V 3~ | 420 mm |
| AHFOR-BI-OP-8.0 | 012-5607 | 8.0kW; 400V 3~ | 450 mm |
| AHFOR-BI-OP-9.0 | 012-5608 | 9.0kW; 400V 3~ | 490 mm |
| Vor dem Bestellen bitte auf Eintauchlänge achten! Der Einbau muss waagrecht erfolgen. Die Rundheizstäbe müssen völlig mit Flüssigkeit bedeckt sein. Der Flüssigkeitsumlauf durch die Heizkörper darf nicht behindert werden. | |||
| Technische Daten (vereinfacht) | |||
| Einstellbereich | 0...*…28...85 °C | ||
| Ausschalttemperatur ϑoff | 110 °C (0-9 K) | ||
| Umgebungstemperatur am Schaltwerk | max. 50 °C (T50) | ||
| Thermische Schaltdifferenz | 11.0 K ± 5.5 K | ||
| Eichtoleranz | ± 7 K | ||
| Flansch Material | St 37 | ||

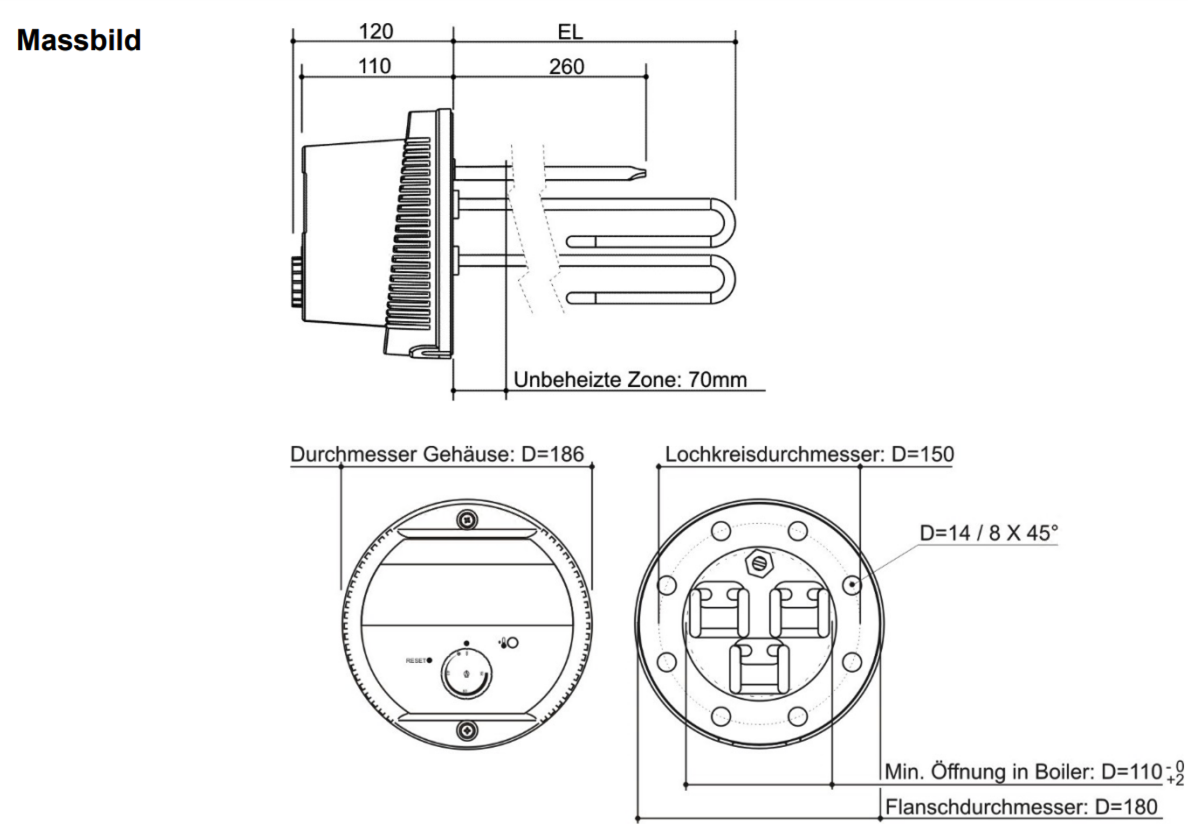

| Flanschdurchmesser aussen | Ø 180 mm | ||
| Lochkreisdurchmesser | Ø 150 mm / 8 X M12 | ||
| Flanschdichtung | EPDM, KTW und FDA Zulassung | ||
| Kunststoffscheibe | PP-H, FDA Zulassung | ||
| Rundheizstab | Incoloy 825, 2.4858, Ø 8.2 mm | ||
| Tauchhülse | Incoloy 825; 2.4858 | ||
| Oberflächenbelastung | 7 W/cm2 | ||

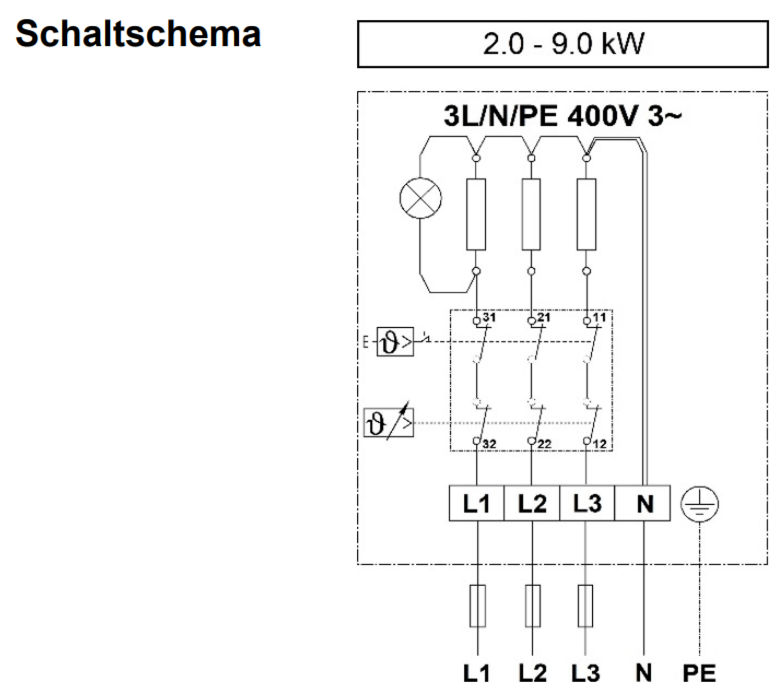

| Elektrischer Anschluss | Schraubklemmen 4mm² | ||
| Betriebsdruck | max. 10 bar | ||
| Gehäuse | Polycarbonat, RAL 7035 (lichtgrau) | ||
| Schutzart | IP21 nach EN 60529 | ||
| Beispiel für die Berechnung der Ladedauer / Heizstab Auswahl | |||
|
500 l Boiler, Heizung kann ganz unten im Boiler eingebaut werden, Temperaturspreizung 45 - 60 °C = 15 °C mit 4,5 kW Heizung. Mögliche Speicherenergie = 0,5 m³ x 1,16 kWh x 15 °C = 8,7 kWh Wird die Heizung voll angesteuert, dauert die Erwärmung ca. 2 Stunden (8,7 kWh / 4,5 kW)
HINWEIS! Leistung anpassen! Damit die Überschussleistung optimal genutzt wird und das Warmwasser rasch nachgeheizt wird, sollte die Leistung der Heizung an die PV Anlagenleistung angepasst sein. z.B. 5kWp => 4,5kW Heizung Bei der Auslegung sollte die verfügbare Länge (Eintauchlänge) im Speicher berücksichtig werden. Die passenden Heizstäbe sowie der Temperaturfühler und weitere Systemkomponenten können bei uns erworben werden! |
|||
